👆 Проект: сенсорный замок по количеству касаний на TTP223

Сенсорная кнопка TTP223 без единой механической детали открывает замок, если её коснуться заданное секретное число раз за короткий промежуток времени.

Как это работает

TTP223 — емкостный сенсорный модуль: вместо механического контакта он отслеживает изменение электрической ёмкости, возникающее от прикосновения пальца, и выдаёт на выходе чистый цифровой HIGH/LOW без дребезга контактов, свойственного обычным кнопкам. Это и сам "секрет" замка — снаружи не видно ни одной механической детали, которую можно было бы взломать отмычкой.

Логика кода считает короткие касания в пределах заданного временного окна (`tapWindow`): если за это окно насчиталось ровно `secretTaps` касаний — реле открывает замок. Если окно истекло, а счётчик касаний не совпал — счётчик просто сбрасывается, и пользователь может попробовать снова.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

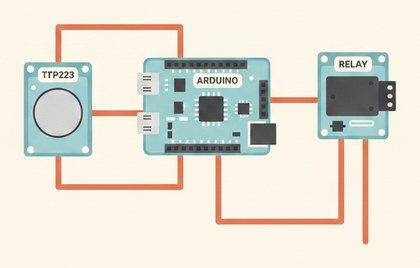

1. Подключите TTP223: сигнал → D2, VCC → 5V, GND → GND.
2. Подключите модуль реле KY-019: сигнал → D7, VCC → 5V, GND → GND.
3. К реле подключите сам замок/привод через его силовые контакты (NO/NC/COM) — не напрямую к Arduino.
4. Подберите `secretTaps` и `tapWindow` под себя перед прошивкой.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int touchPin = 2;
const int relayPin = 7;

const int secretTaps = 3;               // секретное число касаний
const unsigned long tapWindow = 2000;   // окно времени на весь код, мс

int tapCount = 0;
unsigned long firstTapTime = 0;
bool lastState = LOW;

void setup() {
  Serial.begin(9600);
  pinMode(touchPin, INPUT);
  pinMode(relayPin, OUTPUT);
}

void loop() {
  bool state = digitalRead(touchPin);

  if (state == HIGH && lastState == LOW) {
    // засекаем время от первого касания в серии
    if (tapCount == 0) firstTapTime = millis();
    tapCount++;
    Serial.print("Касание #");
    Serial.println(tapCount);
  }
  lastState = state;

  if (tapCount > 0 && millis() - firstTapTime > tapWindow) {
    if (tapCount == secretTaps) {
      Serial.println("Код верный, открываю");
      digitalWrite(relayPin, HIGH);
      delay(3000);
      digitalWrite(relayPin, LOW);
    } else {
      Serial.println("Код неверный");
    }
    tapCount = 0; // сброс счётчика независимо от результата
  }

  delay(10);
}

Секретное число касаний (`secretTaps`) и время окна (`tapWindow`) легко поменять под себя — чем больше касаний, тем сложнее подобрать код случайным прикосновением.

Частые проблемы

• Модуль реагирует на любое приближение руки — у некоторых TTP223 есть подстроечная чувствительность или перемычка режима (моно/мульти-клик), сверьтесь с маркировкой на конкретной плате.
• Счётчик не сбрасывается / код никогда не проходит — проверьте, что `tapWindow` достаточно большое для вашей скорости касаний.
• Реле щёлкает, но замок не срабатывает — проверьте силовую часть за реле отдельно от логики Arduino, возможно не хватает питания привода.
• Ложные срабатывания от статики/наводок — короткий экранированный провод к сенсору снижает помехи.

Как улучшить проект

• Добавить светодиод-индикатор: мигание на каждое засчитанное касание, долгое свечение при успехе.
• Хранить несколько допустимых комбинаций в массиве вместо одного фиксированного числа.
• Добавить блокировку на несколько секунд после N неверных попыток подряд.
