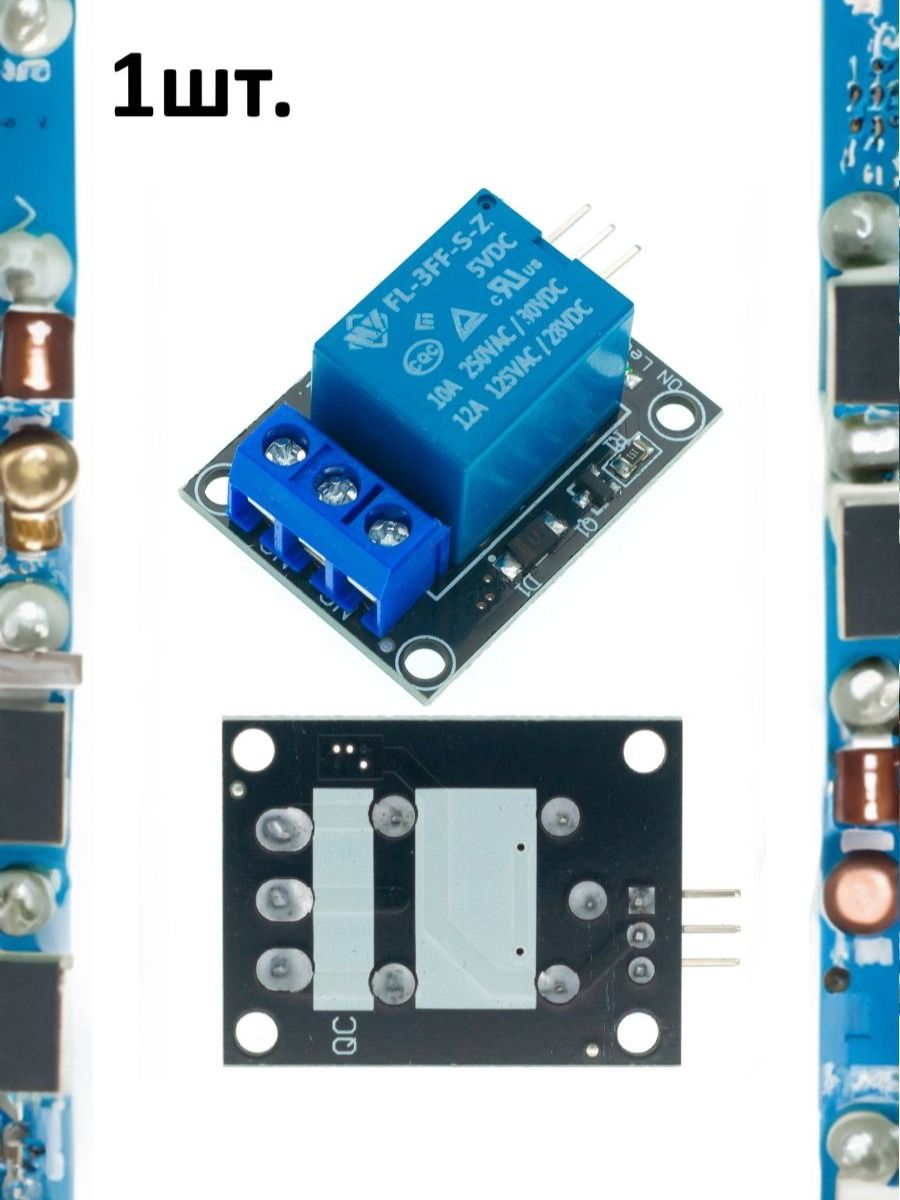

Модуль одноканального электромеханического реле KY-019 (HW-482) для Arduino

Модуль одноканального электромеханического реле KY-019 (HW-482) предназначен для управления цепями переменного тока. Он работает как переключатель, реагируя на сигнал от Arduino или другого микроконтроллера. Встроенный светодиод индицирует состояние сигнала (высокий или низкий уровень).

Этот модуль широко используется в проектах автоматизации, таких как управление освещением и бытовыми приборами. Он совместим с Arduino, Raspberry Pi, ESP32 и другими платформами.

Основные компоненты KY-019:

• Резистор 1 МОм;
• Светодиод-индикатор;
• Выпрямительный диод 1N4007;
• Реле 5 В постоянного тока (до 250 В переменного тока, 10 А).

Плата имеет два набора контактов:

• Сторона постоянного тока (управление): 3 контакта – сигнал, питание и земля.
• Сторона переменного тока (нагрузка): 3 контакта – NC (нормально закрытый), общий и NO (нормально разомкнутый).

Релейный модуль позволяет управлять мощными устройствами при помощи слабых сигналов. Он используется для включения и выключения электрических цепей, таких как лампы, двигатели и бытовая техника. Благодаря простоте подключения, этот модуль идеально подходит для проектов умного дома и автоматизированных систем.

Реле Arduino обеспечивает надежность и безопасность при управлении нагрузками как с низким, так и с высоким напряжением.

• Управляющий сигнал TTL: 5–12 В постоянного тока (совместимо с 3,3 В);
• Максимальный переменный ток: 10 А, 250 В переменного тока;
• Максимальный постоянный ток: 10 А, 30 В постоянного тока;
• Тип контакта: NC и NO;
• Размеры платы: 27 x 34 мм (1,063 x 1,338 дюйма).
