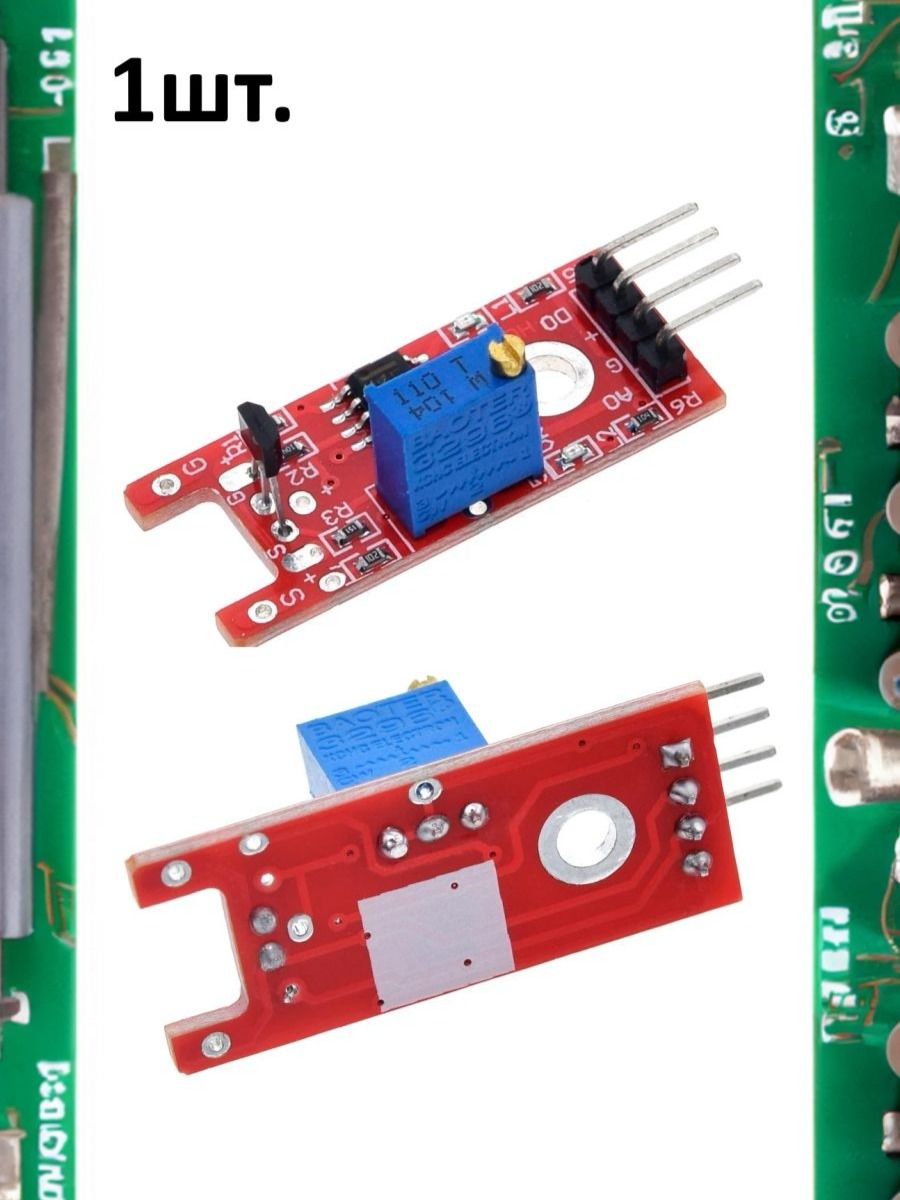

Модуль линейного датчика Холла KY-024 (HW-509) для Arduino

Модуль линейного датчика Холла KY-024 (HW-509) — в отличие от простого цифрового переключателя KY-003, этот датчик на чипе 49E с компаратором LM393 выдаёт и аналоговый сигнал, пропорциональный силе и полярности магнитного поля, и цифровой пороговый.

Характеристики HW-509

• Артикул: HW-509 / KY-024
• Чип: линейный датчик Холла 49E
• Компаратор: LM393
• Чувствительность: 1,0–1,75 мВ/Гс
• Рабочее напряжение: 2,7–6,5 В
• Выходы: аналоговый и цифровой (порог регулируется потенциометром)
• Контакты: 4 штыревых пина

Где применяется

Аналоговый выход позволяет не просто фиксировать факт наличия магнита, а измерять, насколько он близко и с какой полярностью повёрнут — это используют для тахометров (счёт оборотов по силе сигнала), бесконтактных потенциометров, где магнит заменяет механический ползунок, и точных датчиков положения в самодельной робототехнике.

Купить линейный датчик Холла KY-024 (HW-509) для Arduino — в интернет-магазине «Неглупый Дом».
