🔗 Проект: обмен данными между Arduino на большом расстоянии по RS485

Конвертер UR485 превращает обычный UART Arduino в промышленный интерфейс RS485 — в отличие от прямого провода, такая линия устойчива к помехам и работает на десятки метров.

Как это работает

Как и CAN, RS485 — дифференциальная шина (данные передаются разницей напряжений на двух проводах A и B), что и даёт устойчивость к помехам на большие расстояния. Но, в отличие от CAN, у RS485 нет встроенного в протокол арбитража: это просто "общий провод", и если две платы одновременно начнут передавать, их сигналы столкнутся и данные на линии испортятся — RS485 half-duplex (попеременный, не одновременный приём/передача), поэтому в реальных сетях нужна либо строгая дисциплина "кто и когда говорит" (как опрос по очереди от главного узла), либо протокол поверх RS485 (например, Modbus), который сам решает эту задачу.

Модуль UR485 (на чипе типа MAX485) обычно включает автоматическое определение направления передачи по самому факту начала отправки данных — но на части более простых/дешёвых модулей направление нужно переключать вручную через пин DE (Driver Enable) непосредственно перед отправкой и возвращать обратно в режим приёма после неё.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

UR485: RX/TX → D2/D3 (через SoftwareSerial), VCC → 5V, GND → GND на обеих платах.

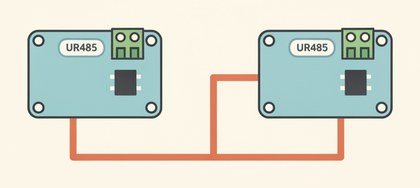

A и B соединяют обе платы витой парой, не перепутав полярность (A к A, B к B на обоих концах).
На длинных линиях (десятки метров) добавьте резистор-терминатор 120 Ом на каждом конце линии, как в проекте по CAN-шине.
Прошейте одну плату с `isSender = true`, вторую — с `isSender = false`, и проверьте связь через Serial-монитор на плате-приёмнике.

Скетч (обе платы одинаковые, роль задаётся константой)

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, я языковая
// модель, а не специализированный кодер, могу что-то упустить.

#include <SoftwareSerial.h>

SoftwareSerial rs485(2, 3); // RX, TX
const bool isSender = true; // на второй плате поставьте false

void setup() {
  rs485.begin(9600);
  Serial.begin(9600);
  Serial.println(isSender ? "Режим: отправитель" : "Режим: приёмник");
}

void loop() {
  if (isSender) {
    rs485.println("Hello from node A");
    delay(1000);
  } else {
    if (rs485.available()) {
      String msg = rs485.readStringUntil('\n');
      Serial.println(msg);
    }
  }
}

Модуль UR485 на большинстве плат сам определяет направление передачи — если ваша версия требует ручного переключения приём/передача, добавьте управление DE-пином через `digitalWrite()` перед каждой отправкой.

Частые проблемы

Приёмник не получает данные — проверьте полярность A/B (их легко перепутать местами), это самая частая причина отсутствия связи на RS485.
Данные приходят искажёнными или частично — на длинных линиях без терминаторов 120 Ом на концах возникают отражения сигнала, особенно заметные на высоких скоростях.
Связь работает нестабильно, если добавить третий узел — без дисциплины очерёдности (кто и когда говорит) несколько узлов на одной линии будут "перебивать" друг друга; нужен протокол поверх RS485 (например, Modbus) с главным опрашивающим узлом.
Модуль с ручным DE не переключается вовремя — если данные теряются на первых символах каждой отправки, увеличьте небольшую задержку между переключением DE и началом передачи.

Как улучшить проект

Реализовать простой протокол "опрос по очереди" с несколькими узлами и одним главным контроллером.
Передавать не текстовые строки, а компактный бинарный формат для экономии времени передачи.
Добавить проверку целостности данных (контрольную сумму) для обнаружения искажённых пакетов на длинных линиях.
