🌐 Проект: проводная веб-метеостанция на Ethernet-модуле ENC28J60

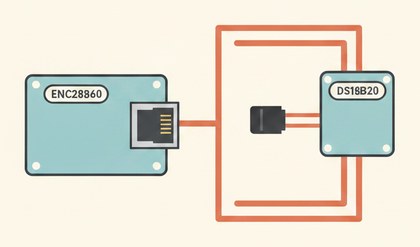

Ethernet-модуль ENC28J60 и датчик DS18B20

ENC28J60 подключает Arduino к обычной сети по кабелю — там, где нет Wi-Fi (подвал, гараж, теплица далеко от роутера), но есть Ethernet-розетка, это надёжнее беспроводного ESP8266.

Как это работает

В отличие от ESP8266/ESP32 с их встроенным Wi-Fi-радиомодулем, ENC28J60 — это чип физического Ethernet-интерфейса: он сам по себе не "умный", а просто превращает данные из SPI-шины Arduino в кадры Ethernet и обратно. Поэтому для работы с ним нужна именно библиотека UIPEthernet — она реализует весь стек TCP/IP программно на самой Arduino, тогда как у более дорогих модулей W5100/W5500 (под стандартную `Ethernet.h`) часть стека вынесена в сам чип.

Проводное соединение даёт два практических плюса по сравнению с Wi-Fi: стабильность (нет пропадания сигнала из-за стен или помех) и отсутствие необходимости хранить и передавать пароль Wi-Fi в коде. Минус — физический кабель до места установки, что не всегда удобно (в отличие от ESP8266, которому нужно только питание).

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

ENC28J60 (SPI): CS → D10, SCK → D13, MOSI → D11, MISO → D12, VCC → 3.3V (многие модули не толерантны к 5V), GND → GND.
DS18B20: сигнал → D2, подтягивающий резистор 4.7 кОм между сигналом и VCC, VCC → 5V, GND → GND.
Подключите Ethernet-кабель к модулю и к роутеру/свитчу с включённым DHCP-сервером.
Значение `mac[]` в коде должно быть уникальным в вашей локальной сети — если на ней уже используется такой же MAC-адрес (например, на другом вашем проекте с тем же примером кода), поменяйте пару байт.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, я языковая
// модель, а не специализированный кодер, могу что-то упустить.

#include <UIPEthernet.h>
#include <OneWire.h>
#include <DallasTemperature.h>

byte mac[] = {0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED};
EthernetServer server(80);

#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600);
  Ethernet.begin(mac);
  Serial.print("IP-адрес: ");
  Serial.println(Ethernet.localIP());
  server.begin();
  sensors.begin();
}

void loop() {
  EthernetClient client = server.available();
  if (!client) return;

  sensors.requestTemperatures();
  float t = sensors.getTempCByIndex(0);

  client.println("HTTP/1.1 200 OK");
  client.println("Content-Type: text/html; charset=utf-8");
  client.println();
  client.print("<html><body><h1>Температура: ");
  client.print(t);
  client.println(" &deg;C</h1></body></html>");
}

Библиотека UIPEthernet рассчитана именно на чип ENC28J60 (в отличие от стандартной Ethernet.h для W5100/W5500) — IP-адрес получается автоматически по DHCP от роутера.

Частые проблемы

`Ethernet.begin()` не получает IP-адрес — проверьте, что в сети есть активный DHCP-сервер (обычно это сам роутер), и что кабель подключён к рабочему порту.
Модуль ENC28J60 не определяется вообще — проверьте, что VCC подключён именно к 3.3V, подача 5V может повредить чип на части версий модуля.
Два устройства с одинаковым `mac[]` конфликтуют в сети — если вы собираете несколько проектов по этому же примеру, обязательно меняйте MAC-адрес в каждом из них.
Страница открывается медленно или не каждый раз — `DallasTemperature.requestTemperatures()` занимает время на преобразование (до ~750 мс по умолчанию), что блокирует обработку запроса; для быстрого отклика можно обновлять температуру не при каждом HTTP-запросе, а по таймеру в фоне.

Как улучшить проект

Хранить последнее измерение в переменной и обновлять её по таймеру, а не при каждом HTTP-запросе — страница откроется мгновенно.
Добавить несколько датчиков DS18B20 на шине и показывать все значения на одной странице.
Настроить статический IP вместо DHCP для предсказуемого адреса метеостанции в сети.
