🪟 Проект: многозонная герконовая сигнализация на KY-025 и KY-021

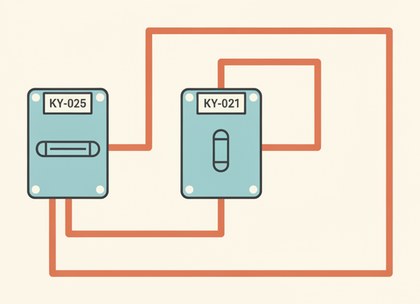

Обычный геркон KY-025 на двери и компактный KY-021 на форточке контролируются одной платой одновременно — по количеству сигналов сразу понятно, какая именно точка открыта.

Как это работает

Оба модуля — геркон KY-025 и его компактная версия KY-021 — работают по одинаковому принципу: магнит на подвижной части (дверь, форточка) замыкает или размыкает контакт геркона на неподвижной части. Разница между ними чисто конструктивная: KY-021 меньше по размеру и обычно удобнее прячется на тонкой оконной рамке, а KY-025 — на крупной плате с резистором, проще паять и монтировать на дверь.

Ключевая идея проекта — кодирование места срабатывания через число звуковых сигналов: один писк значит "дверь", два — "окно". Это простой, но рабочий способ различать несколько точек контроля без дисплея, если под рукой только зуммер — хозяин слышит, сколько раз пискнуло, и понимает, что именно открыто.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите KY-025 (дверь): сигнал → D2, VCC → 5V, GND → GND.
Подключите KY-021 (окно): сигнал → D3, VCC → 5V, GND → GND.
Подключите активный зуммер: сигнал → D8, GND → GND.
Закрепите каждый геркон на своей точке и соответствующий магнит на подвижной части рядом с ним.
Проверьте на обоих датчиках, какая логика (HIGH/LOW) соответствует "открыто" на ваших конкретных экземплярах.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int doorPin = 2;
const int windowPin = 3;
const int buzzerPin = 8;

void beep(int times) {
  for (int i = 0; i < times; i++) {
    digitalWrite(buzzerPin, HIGH);
    delay(200);
    digitalWrite(buzzerPin, LOW);
    delay(200);
  }
}

void setup() {
  Serial.begin(9600);
  pinMode(doorPin, INPUT);
  pinMode(windowPin, INPUT);
  pinMode(buzzerPin, OUTPUT);
}

void loop() {
  if (digitalRead(doorPin) == HIGH) {
    Serial.println("Открыта дверь");
    beep(1); // дверь
    delay(1000);
  }

  if (digitalRead(windowPin) == HIGH) {
    Serial.println("Открыто окно");
    beep(2); // окно
    delay(1000);
  }
}

Схема легко расширяется — каждая новая точка контроля это ещё один геркон на свободный цифровой пин и своё число сигналов в `beep()`.

Частые проблемы

Зуммер пищит, хотя всё закрыто — логика HIGH/LOW инвертирована на конкретном экземпляре датчика, поменяйте условие.
Один из герконов не реагирует — проверьте расстояние между герконом и магнитом, у миниатюрных KY-021 рабочий зазор особенно мал.
Непонятно, сколько было сигналов — сделайте паузу между сериями `beep()` подольше, чтобы считать точно.
Третья точка контроля "сбивает" подсчёт — при добавлении новой зоны продумайте, не совпадает ли число её сигналов с уже занятыми.

Как улучшить проект

Заменить звуковые коды на светодиодную индикацию (по одному светодиоду на зону) для более наглядного контроля.
Вывести состояние всех зон на небольшой LCD-дисплей вместо писков.
Добавить логирование времени последнего срабатывания каждой зоны через RTC-модуль.
