💨 Проект: газосигнализатор на MQ-2 с автовентиляцией

MQ-2 реагирует на дым и бытовой газ, а при превышении порога Arduino включает и звуковой сигнал, и реле вытяжного вентилятора.

Как это работает

MQ-2 — газоанализатор на полупроводниковом чувствительном элементе: внутри металлического корпуса датчика находится небольшой нагревательный элемент и слой материала (диоксид олова), электрическое сопротивление которого меняется в присутствии определённых газов — дыма, пропана, бутана, метана и паров некоторых других горючих веществ. Чем выше концентрация газа в воздухе рядом с датчиком, тем сильнее меняется его сопротивление, а значит — меняется и напряжение на аналоговом выходе AO, которое Arduino считывает как число от 0 до 1023.

Важная особенность датчиков серии MQ — им требуется "прогрев": нагревательному элементу нужно какое-то время выйти на рабочую температуру, и в первые минуты после включения показания нестабильны и завышены. Именно поэтому порог срабатывания (`threshold`) нельзя жёстко прописать "на глаз" — его нужно подобрать индивидуально для конкретного экземпляра датчика и условий помещения, уже после прогрева.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, которые указаны ниже — сориентируйтесь по названиям контактов на своей плате.

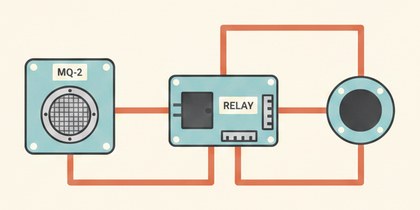

1. Подключите MQ-2: AO (аналоговый выход) → A0, VCC → 5V, GND → GND.
2. Подключите активный зуммер: сигнальный контакт → D8, второй контакт → GND.
3. Подключите модуль реле вентилятора: сигнал → D7, VCC и GND — к 5V и GND Arduino. Сам вентилятор/вытяжку подключайте к силовым контактам реле (COM/NO) отдельно, по инструкции конкретного устройства.
4. После первого включения дайте датчику прогреться минимум несколько минут (по паспорту многих MQ-датчиков рекомендуется 24-48 часов для полной стабилизации, но для учебного проекта обычно достаточно 2-5 минут, чтобы значения перестали "плыть").

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int gasPin = A0;      // аналоговый выход датчика MQ-2
const int buzzerPin = 8;    // пин зуммера
const int relayPin = 7;     // пин управления реле вентилятора
const int threshold = 400;  // подберите под свой датчик после прогрева

void setup() {
  pinMode(buzzerPin, OUTPUT);
  pinMode(relayPin, OUTPUT);
  Serial.begin(9600); // монитор порта нужен, чтобы подобрать порог threshold
}

void loop() {
  int value = analogRead(gasPin); // читаем аналоговое значение с датчика (0-1023)
  Serial.println(value);          // выводим для подбора порога

  if (value > threshold) {
    digitalWrite(buzzerPin, HIGH); // превышение — включаем сигнал
    digitalWrite(relayPin, HIGH);  // и вентилятор
  } else {
    digitalWrite(buzzerPin, LOW);
    digitalWrite(relayPin, LOW);
  }

  delay(500); // пауза между измерениями
}

Датчику нужно несколько минут прогрева после включения, прежде чем показания станут стабильными — порог `threshold` подбирайте только после прогрева, наблюдая за значениями в Serial-мониторе.

Частые проблемы

• Ложные срабатывания сразу после включения — датчик ещё не прогрелся, подождите несколько минут перед калибровкой порога.
• Значения на A0 всегда около нуля или максимума — проверьте, что AO датчика подключён именно к аналоговому (а не цифровому) пину, и что VCC/GND не перепутаны.
• Порог срабатывания приходится часто менять — нормально для датчиков этой серии: чувствительность зависит от температуры, влажности и конкретного экземпляра платы, калибровка обычно одноразовая под конкретное помещение.
• Вентилятор не включается, хотя реле щёлкает — проверьте, что силовая часть (вентилятор и его питание) подключена к контактам NO реле, а не NC.
• Датчик греется и пахнет при работе — это нормально, конструктивная особенность: внутри корпуса есть нагревательный элемент, он должен быть тёплым.

Как улучшить проект

• Добавить светодиодную индикацию трёх уровней (норма/тревога/критично) вместо одного порога.
• Вывести текущее значение датчика на LCD1602 в реальном времени.
• Добавить модуль часов и записывать в EEPROM момент каждого срабатывания сигнализации.
