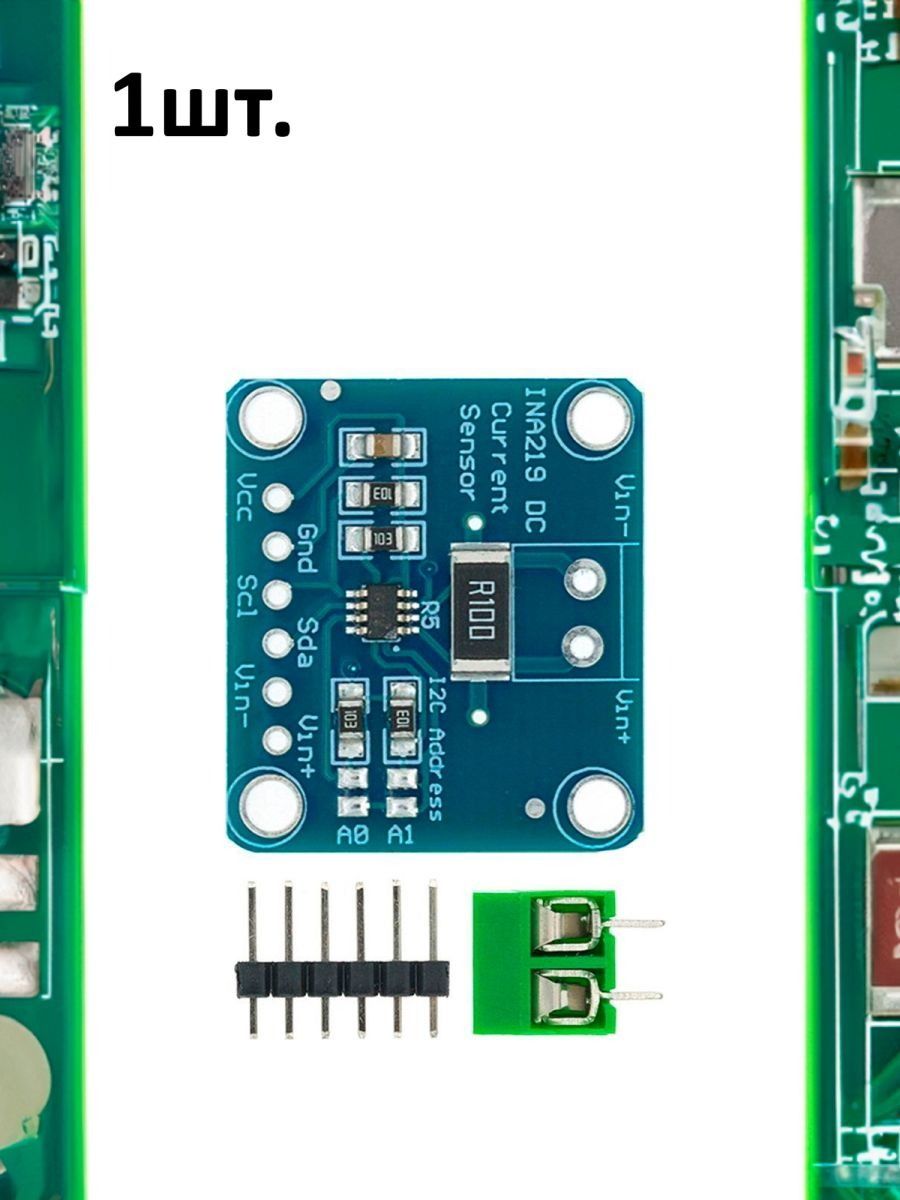

INA219 Модуль MCU-219 датчика тока и напряжения с i2C интерфейсом для Arduino

Модуль датчика тока и напряжения INA219 (MCU-219) — двунаправленный измеритель на прецизионном шунте: в отличие от бесконтактного ACS712 на эффекте Холла, включается последовательно в цепь и одновременно даёт и ток, и напряжение по одной I2C-шине.

Характеристики SB-042

• Артикул: SB-042 / INA219
• Максимальное напряжение: 26 В
• Максимальный ток: 3,2 А
• Интерфейс: I2C
• Напряжение питания: 3–5 В

INA219 или ACS712

INA219 меряет напряжение падения на прецизионном шунтовом резисторе, поэтому даёт более точные показания на небольших токах и напряжениях до 26В, плюс сразу отдаёт оба параметра по цифровой шине без пересчёта аналогового сигнала. Для мощных цепей с гальванической развязкой (30А и выше) лучше подходит ACS712 из каталога.

Где применяется

Точный энергомониторинг батарейных проектов, измерение потребления отдельных узлов схемы, самодельные ваттметры и контроллеры заряда, IoT-устройства с логированием энергопотребления.

Купить модуль датчика тока и напряжения INA219 (MCU-219) — в интернет-магазине «Неглупый Дом».
