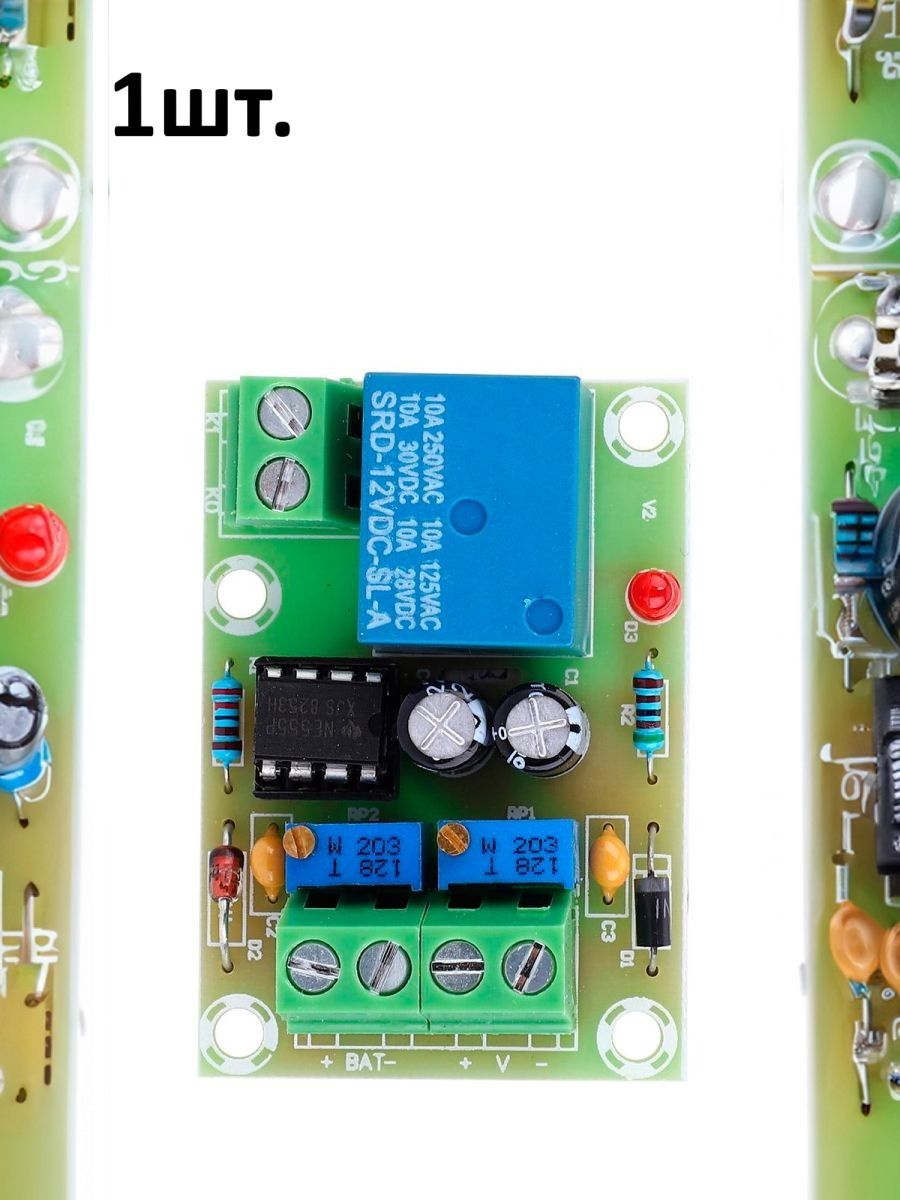

Контроллер заряда 12V аккумуляторной батареи XH-M601

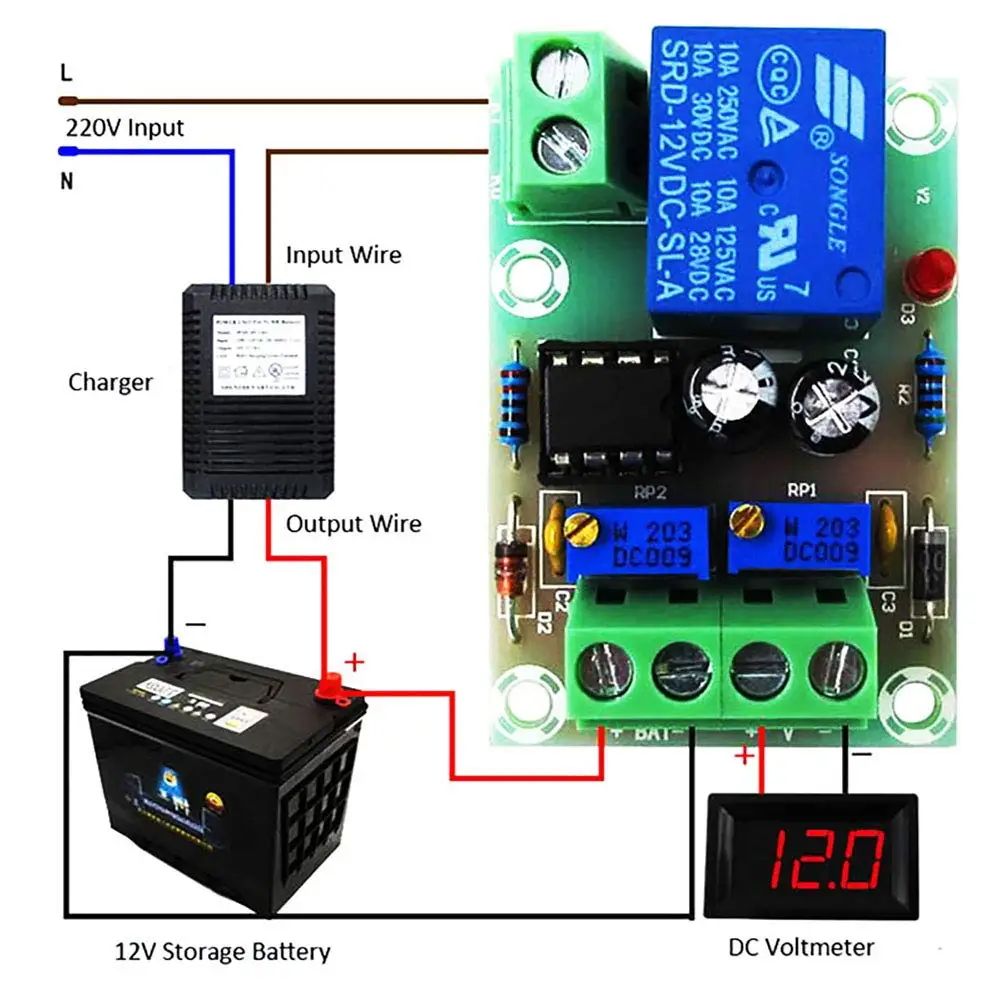

Модуль управления зарядом аккумулятора предназначен для включения и отключения зарядного устройства при достижении заданных уровней напряжения, обеспечивая контроль заряда 12-вольтового автомобильного аккумулятора.

• Напряжение нижнего порога (включение реле): 10,5 В (регулируется);
• Напряжение верхнего порога (выключение реле): 14,8 В (регулируется);
• Нижний порог (заводские установки): 12,4 В;
• Верхний порог (заводские установки): 14,8 В;
• Потребляемый ток в режиме отключенного реле: не более 12 мА;
• Максимальный ток коммутации реле: до 10 А;
• Погрешность установки: ±0,1 В;
• Регулировка потенциометрами: RP2, RP1.

Контроллер заряда аккумулятора 12 В – ключевой элемент системы питания, обеспечивающий безопасную и эффективную зарядку аккумуляторных батарей. Он регулирует процесс заряда, предотвращая перегрев, перезаряд и глубокий разряд. Современные контроллеры совместимы с различными типами АКБ, включая свинцово-кислотные, гелевые и литий-ионные батареи.

Для точного контроля используются платы контроля заряда, стабилизирующие напряжение и управляющие подачей энергии. В некоторых системах дополнительно устанавливается реле заряда, размыкающее цепь при достижении критических значений заряда или разряда.

Контроллер заряда АКБ 12 В может работать совместно с модулем заряда, который регулирует подачу тока в зависимости от состояния батареи. Для управления процессом зарядки применяются специализированные платы управления, позволяющие настраивать параметры системы.

Кроме того, регулятор заряда контролирует выходное напряжение, предотвращая скачки и перегрузки, что особенно важно в автономных системах питания и солнечной энергетике. Плата зарядки аккумулятора обеспечивает стабильный ток заряда, продлевая срок службы батареи и предотвращая ее повреждение.

Использование правильно подобранных компонентов, таких как контроллер заряда, плата управления и реле заряда, позволяет создать надежную и эффективную систему зарядки для АКБ 12 В.
