🎹 Проект: сенсорное пианино на 4 кнопках TTP223

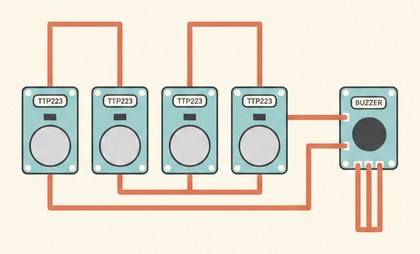

Четыре сенсорные кнопки TTP223 заменяют клавиши обычного пианино — прикосновение к каждой из них воспроизводит свою ноту через пассивный зуммер, без единой механической детали.

Как это работает

TTP223 — это ёмкостный сенсорный модуль: он реагирует не на механическое нажатие, а на изменение ёмкости при прикосновении пальца к контактной площадке, точно так же, как сенсорные кнопки на бытовой технике. Выход модуля цифровой — HIGH при касании, LOW когда палец убран, поэтому его легко читать обычным `digitalRead()` без дополнительной обработки сигнала.

Нотная механика здесь максимально простая: каждому из 4 пинов сопоставлена своя частота звука в массиве `notes`, и пассивный зуммер через функцию `tone()` генерирует именно эту частоту, пока палец касается соответствующей площадки. Пассивный зуммер (в отличие от активного) не имеет собственного генератора — он воспроизводит ровно ту частоту, которую ему подаёт плата, что и позволяет играть разные ноты одним и тем же зуммером.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, которые указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите все 4 модуля TTP223 одинаково: VCC → 5V, GND → GND, сигнальный выход (обычно подписан SIG или I/O) → D2, D3, D4, D5 соответственно.
Подключите пассивный зуммер: сигнал → D8, второй контакт → GND.
Важно использовать именно пассивный зуммер, а не активный — активный зуммер пищит на одной фиксированной частоте независимо от сигнала и не даст сыграть разные ноты.
Если у вашего TTP223 есть перемычка/джампер режима (есть не на всех версиях модуля) — убедитесь, что выбран режим без защёлкивания (чтобы звук играл только во время касания, а не переключался в режим вкл/выкл).

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int touchPins[4] = {2, 3, 4, 5};
const int notes[4] = {262, 294, 330, 349}; // до, ре, ми, фа
const int buzzerPin = 8;

void setup() {
  Serial.begin(9600);
  for (int i = 0; i < 4; i++) {
    pinMode(touchPins[i], INPUT);
  }
}

void loop() {
  bool anyTouched = false;
  for (int i = 0; i < 4; i++) {
    if (digitalRead(touchPins[i]) == HIGH) {
      tone(buzzerPin, notes[i]);
      anyTouched = true;
      break; // играем только первую найденную ноту, даже если касаются сразу две кнопки
    }
  }
  if (!anyTouched) {
    noTone(buzzerPin);
  }
}

Массив `notes` легко расширить до полной октавы, если добавить ещё сенсорных кнопок и цифровых пинов — принцип остаётся тем же.

Частые проблемы

Зуммер не издаёт звук вообще — проверьте, что используется именно пассивный зуммер (без собственного генератора), активный с `tone()` не заиграет разные ноты.
Кнопка срабатывает сама по себе без касания — сенсорные модули чувствительны к наводкам, проверьте, что провода не слишком длинные и не идут рядом с силовыми линиями.
Звук играет, даже когда палец убран — проверьте джампер режима на модуле TTP223 (если есть) — возможно, выбран режим с защёлкиванием вместо режима "звук только во время касания".
Нота звучит "дребезжаще" или прерывисто — это нормально при касании на границе чувствительности сенсора; коснитесь площадки увереннее, ближе к центру.
Одновременное касание двух кнопок играет только одну ноту — так и задумано в этом простом скетче (`break` после первой найденной), для полифонии нужна более сложная логика с несколькими одновременными `tone()`, что Arduino без доп. библиотек не поддерживает на одном пине.

Как улучшить проект

Расширить до полной октавы (7-8 кнопок вместо 4).
Добавить светодиоды под каждой кнопкой для визуальной подсветки нажатой ноты.
Записывать последовательность нажатий в массив и добавить кнопку "повтор мелодии".
