📋 Проект: RFID-журнал доступа с EEPROM на RC522 и AT24C256

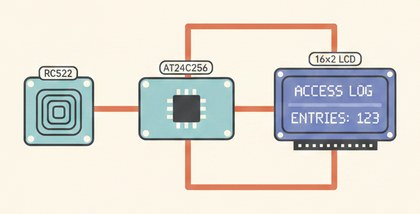

RFID-модуль RC522, память AT24C256 и LCD1602

RFID-модуль RC522 считывает карту при каждом проходе, а счётчик прикладываний сохраняется во внешнюю память AT24C256 — значение не теряется даже при полном отключении питания, в отличие от переменной в оперативной памяти Arduino.

Как это работает

RC522 — это модуль стандарта 13.56 МГц (Mifare), принципиально отличный от более дешёвых 125 кГц ридеров типа RDM6300: он работает по SPI (а не по UART) и требует отдельной библиотеки MFRC522 для общения с чипом. Важная аппаратная особенность: RC522 рассчитан строго на 3.3V по питанию — подача 5V на VCC модуля может его повредить, хотя линии данных SPI у многих версий совместимы с логикой 5V Arduino Uno.

В этом проекте RC522 используется не для идентификации конкретного человека по UID карты, а просто как триггер события "кто-то приложил карту" — счётчик `total` увеличивается на каждое успешное считывание независимо от того, какая именно карта была приложена. Это делает проект скорее "журналом числа проходов", чем полноценным контролем доступа — для различения карт по UID понадобится дополнительная логика (как в соседнем проекте с контролем доступа по списку разрешённых меток).

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

RC522 (SPI): SDA → D10, SCK → D13, MOSI → D11, MISO → D12, RST → D9, VCC → строго 3.3V (не 5V), GND → GND.
AT24C256 (I2C): SDA → A4, SCL → A5, VCC → 5V, GND → GND.
LCD1602 с I2C: та же шина I2C (SDA → A4, SCL → A5) — убедитесь, что у LCD1602 и AT24C256 разные I2C-адреса, иначе они будут конфликтовать на одной шине.
Перед первым использованием один раз обнулите счётчик вызовом `writeCounter(0)` — иначе в памяти окажутся случайные стартовые байты.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, я языковая
// модель, а не специализированный кодер, могу что-то упустить.

#include <SPI.h>
#include <MFRC522.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

#define SS_PIN 10
#define RST_PIN 9
#define EEPROM_ADDR 0x50

MFRC522 rfid(SS_PIN, RST_PIN);
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();
  lcd.init();
  lcd.backlight();
}

int readCounter() {
  Wire.beginTransmission(EEPROM_ADDR);
  Wire.write(0); Wire.write(0);
  Wire.endTransmission();
  Wire.requestFrom(EEPROM_ADDR, 2);
  int value = Wire.read() << 8 | Wire.read();
  return value;
}

void writeCounter(int value) {
  Wire.beginTransmission(EEPROM_ADDR);
  Wire.write(0); Wire.write(0);
  Wire.write(value >> 8);
  Wire.write(value & 0xFF);
  Wire.endTransmission();
  delay(5);
}

void loop() {
  if (rfid.PICC_IsNewCardPresent() && rfid.PICC_ReadCardSerial()) {
    int total = readCounter() + 1;
    writeCounter(total);
    Serial.print("Всего проходов: ");
    Serial.println(total);
    lcd.setCursor(0, 0);
    lcd.print("Total scans: ");
    lcd.print(total);
    rfid.PICC_HaltA();
    delay(1000);
  }
}

Счётчик хранится по адресу `0x0000` внутри чипа AT24C256 (не путать с I2C-адресом самого чипа `0x50`) — двумя байтами, старший и младший. Перед первым запуском стоит один раз обнулить память командой `writeCounter(0)`.

Частые проблемы

RC522 не определяется или ведёт себя нестабильно — проверьте, что VCC подключён строго к 3.3V, подача 5V часто приводит к повреждению модуля или случайным сбоям чтения.
Счётчик "скачет" на большое число при первом запуске — память ещё не обнулена и содержит случайные стартовые байты, выполните `writeCounter(0)` один раз перед основным использованием.
LCD и EEPROM конфликтуют на одной шине I2C — проверьте через I2C-сканер, что у них разные адреса (обычно 0x27 у LCD и 0x50 у AT24C256, но бывают и другие).
Одна карта считывается несколько раз подряд — пока карта остаётся в зоне чтения, модуль может выдавать повторные срабатывания; `delay(1000)` снижает частоту повторов, но не исключает их полностью.

Как улучшить проект

Считывать и сохранять UID каждой карты отдельно, превратив общий счётчик в детальный журнал посещений по людям.
Добавить метки времени к каждому проходу через RTC-модуль.
Показывать на LCD не только общий счётчик, но и время последнего прохода.
