🚪 Проект: вытяжной вентилятор по влажности на KY-015

KY-015 отслеживает влажность воздуха в ванной или теплице — как только она подскакивает выше порога (после душа, полива), включается вытяжной вентилятор через реле, а после проветривания выключается сам.

Как это работает

KY-015 — готовый модуль на базе датчика DHT11, измеряющий влажность и температуру воздуха по одному цифровому проводу. Для ванной комнаты актуальна именно влажность: после душа она резко подскакивает (конденсат на зеркале, запотевшие стены), и если не проветрить вовремя, на стенах и в углах может появиться плесень.

Проект работает по тому же принципу гистерезиса, что и вентиляция теплицы: вентилятор включается при высокой влажности (`onHumidity`) и не выключается сразу, как только влажность чуть снизилась, а ждёт, пока она реально упадёт до более низкого порога (`offHumidity`). Это предотвращает частое щёлканье реле и даёт вентилятору время реально проветрить помещение, а не выключаться на первом же небольшом колебании показаний.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, которые указаны ниже — сориентируйтесь по названиям контактов на своей плате.

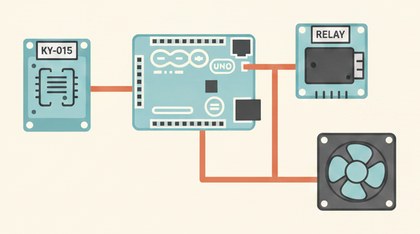

Подключите KY-015: сигнал → D2, VCC → 5V, GND → GND.
Подключите модуль реле KY-019 (вентилятор): сигнал → D7, VCC → 5V, GND → GND.
Установите библиотеку DHT (например DHT sensor library от Adafruit) через Менеджер библиотек в Arduino IDE перед прошивкой.
Вентилятор подключайте к контактам реле через его собственный источник питания — реле не питает вентилятор напрямую от Arduino.
Для влагостойкости корпуса платы в ванной рекомендуется разместить саму плату Arduino за пределами зоны прямого попадания воды/пара, протянув только провод датчика в нужную точку.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

#include <DHT.h>

#define DHTPIN 2        // пин датчика KY-015
#define DHTTYPE DHT11   // KY-015 использует чип DHT11
DHT dht(DHTPIN, DHTTYPE);

const int relayPin = 7;      // реле вытяжного вентилятора
const float onHumidity = 70.0;  // включить вентилятор при этой влажности, %
const float offHumidity = 55.0; // выключить только когда влажность упадёт до этого значения

void setup() {
  Serial.begin(9600);
  dht.begin();
  pinMode(relayPin, OUTPUT);
}

void loop() {
  float h = dht.readHumidity();

  if (isnan(h)) {
    // DHT11 иногда не успевает ответить вовремя — пропускаем цикл
    Serial.println("Ошибка чтения датчика, пропускаем измерение");
    delay(3000);
    return;
  }

  if (h > onHumidity) {
    digitalWrite(relayPin, HIGH);
  } else if (h < offHumidity) {
    digitalWrite(relayPin, LOW);
  }
  // между offHumidity и onHumidity состояние реле не меняем (гистерезис)

  Serial.print("Влажность: ");
  Serial.print(h);
  Serial.println(" %");

  delay(5000);
}

Гистерезис между `onHumidity` и `offHumidity` не даёт вентилятору включаться и сразу выключаться на границе одного значения после каждого замера.

Частые проблемы

Датчик периодически выдаёт "nan" (не число) — DHT11 физически не умеет обновлять показания чаще раза в секунду; не опрашивайте его слишком часто и проверяйте результат на `isnan()`.
Ошибка компиляции про DHT.h — установите библиотеку "DHT sensor library" от Adafruit через Менеджер библиотек, а также её зависимость "Adafruit Unified Sensor".
Вентилятор включается слишком часто/редко — измените пороги `onHumidity`/`offHumidity` под реальную влажность в вашей ванной (зависит от размера помещения и вентиляции).
Вентилятор не выключается вообще — проверьте, не расположен ли датчик слишком близко к источнику пара (например, прямо над душем), из-за чего он постоянно "видит" высокую влажность.
Реле щёлкает, а вентилятор не крутится — убедитесь, что вентилятор подключён к контактам реле через собственное питание, а не напрямую к выходу Arduino, который не выдержит ток вентилятора.

Как улучшить проект

Добавить таймер минимальной работы вентилятора (например, не менее 5 минут), чтобы он не выключался слишком рано после короткого колебания влажности.
Вывести текущую влажность на небольшой OLED/LCD-дисплей рядом с зеркалом.
Добавить ручную кнопку принудительного включения вентилятора независимо от показаний датчика.
