🎲 Проект: электронный кубик на кнопке и TM1637

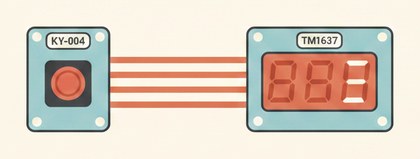

Пока кнопка KY-004 зажата, на TM1637 быстро мелькают случайные цифры от 1 до 6 — как только кнопку отпускают, на экране остаётся финальный результат броска.

Как это работает

Модуль кнопки KY-004 — это обычная тактовая кнопка на небольшой плате с резистором: пока кнопка не нажата, на сигнальном пине держится низкий уровень (LOW), а при нажатии контакт замыкается и на пине появляется высокий уровень (HIGH). Пока уровень HIGH держится — то есть пока кнопка физически зажата — скетч в цикле `loop()` каждые 80 мс генерирует новое случайное число от 1 до 6 и сразу выводит его на дисплей, из-за чего цифры "мелькают". В момент, когда кнопку отпускают, уровень падает до LOW, цикл перестаёт обновлять число, и на экране остаётся именно то значение, которое было выведено последним — это и есть результат броска.

TM1637 — это не просто дисплей, а отдельная микросхема-драйвер с собственной логикой: она сама отвечает за мультиплексирование (быстрое поочерёдное включение разрядов, которое человеческий глаз воспринимает как одновременное свечение всех цифр) и принимает от Arduino команды по двум проводам (CLK и DIO) вместо восьми-то-отдельных пинов, как было бы при прямом подключении семисегментного индикатора.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, которые указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите кнопку KY-004: сигнал → D2, VCC → 5V, GND → GND.
Подключите дисплей TM1637: CLK → D3, DIO → D4, VCC → 5V, GND → GND.
Установите библиотеку TM1637Display через Менеджер библиотек Arduino IDE (Скетч → Подключить библиотеку → Управлять библиотеками), если она ещё не установлена.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

#include <TM1637Display.h>

const int buttonPin = 2;         // пин кнопки KY-004
TM1637Display display(3, 4);     // CLK → D3, DIO → D4

void setup() {
  pinMode(buttonPin, INPUT);
  randomSeed(analogRead(A0));    // "зерно" случайности с шумного пина
  display.setBrightness(5);      // яркость дисплея (0-7)
}

void loop() {
  if (digitalRead(buttonPin) == HIGH) {   // кнопка зажата
    int roll = random(1, 7);              // случайное число 1-6
    display.showNumberDec(roll);          // вывод на дисплей
    delay(80);                            // пауза между "мельканиями"
  }
}

`randomSeed(analogRead(A0))` берёт случайное «зерно» с шумного незадействованного аналогового пина — без этого последовательность бросков повторялась бы одинаково при каждом включении платы.

Частые проблемы

На дисплее ничего не светится — проверьте питание TM1637 (VCC/GND) и что CLK/DIO не перепутаны местами.
Цифры мелькают, но не гаснут после отпускания кнопки — скорее всего кнопка "залипла" механически или подключена неправильно (проверьте, что на пине реально LOW при отпущенной кнопке).
Результат почти всегда одинаковый — проверьте, что пин A0 в randomSeed() действительно ни к чему не подключён, иначе "шума" для случайности не хватает.
Ошибка компиляции "TM1637Display.h: No such file" — библиотека не установлена, добавьте её через Менеджер библиотек.
Дисплей показывает мусор вместо цифр — проверьте, не оборваны ли провода CLK/DIO, контакт у этих двух линий критичен для стабильной связи.

Как улучшить проект

Добавить второй кубик — ещё одну случайную цифру на том же или отдельном дисплее для игр, где бросают два кубика сразу.
Добавить звуковой эффект через активный зуммер при остановке на определённом числе (например, на 6).
Сделать "анимацию замедления" — постепенно увеличивать задержку между сменой цифр перед остановкой, имитируя реальное замедление брошенного кубика.
