💨 Проект: автоматическая вентиляция по датчику газа MQ-2

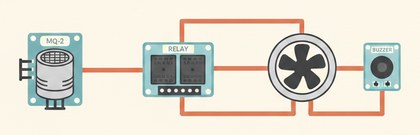

MQ-2 реагирует на дым и горючий газ в воздухе — при превышении порога Arduino сразу включает вытяжной вентилятор через реле, а при сильной концентрации добавляет звуковую сирену.

Как это работает

MQ-2 — полупроводниковый газовый датчик: внутри находится чувствительный элемент на основе диоксида олова (SnO2), сопротивление которого падает при контакте с дымом и горючими газами (пропан, бутан, метан, водород). Плата-компаратор переводит это в аналоговое напряжение на выходе AO — чем выше концентрация газа, тем выше значение `analogRead()`.

Важная особенность всех MQ-датчиков: им требуется несколько минут прогрева после включения питания для стабилизации показаний, и желательно держать питание постоянно включённым, а не включать его каждый раз заново — иначе показания первые минуты будут недостоверными.

Два порога в проекте решают разные задачи: `ventThreshold` включает только вентилятор для проветривания при небольшом превышении нормы, `alarmThreshold` — уже настоящая тревога с сиреной при действительно опасной концентрации.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

1. Подключите MQ-2: AO → A0, VCC → 5V, GND → GND.
2. Подключите модуль реле KY-019 (вентилятор): сигнал → D7, VCC → 5V, GND → GND.
3. Подключите активный зуммер: сигнал → D8, GND → GND.
4. Дайте датчику прогреться несколько минут после первого включения, прежде чем калибровать пороги.
5. Подберите `ventThreshold` и `alarmThreshold` под конкретное помещение, наблюдая значения через Serial-монитор в нормальных условиях.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int gasPin = A0;
const int relayPin = 7;
const int buzzerPin = 8;

const int ventThreshold = 300;  // порог включения вентилятора
const int alarmThreshold = 500; // порог настоящей тревоги с сиреной

void setup() {
  Serial.begin(9600);
  pinMode(relayPin, OUTPUT);
  pinMode(buzzerPin, OUTPUT);
  Serial.println("Прогрев датчика MQ-2, подождите несколько минут...");
}

void loop() {
  int value = analogRead(gasPin);
  Serial.println(value);

  digitalWrite(relayPin, (value > ventThreshold) ? HIGH : LOW);
  digitalWrite(buzzerPin, (value > alarmThreshold) ? HIGH : LOW);

  delay(1000);
}

Два порога решают разные задачи: `ventThreshold` включает только вентилятор для проветривания, `alarmThreshold` — уже настоящая тревога с сиреной при опасной концентрации.

Частые проблемы

• Показания нестабильны первые минуты после включения — нормальное поведение MQ-2, нужен прогрев, не калибруйте пороги сразу после подачи питания.
• Вентилятор включается постоянно без видимой причины — `ventThreshold` выставлен слишком низко для фонового уровня в помещении, поднимите порог.
• Сирена не срабатывает даже при явном дыме — проверьте `alarmThreshold` и расстояние датчика от источника дыма/газа.
• Реле щёлкает, но вентилятор не крутится — проверьте отдельное питание вентилятора, оно обычно не берётся от Arduino напрямую.

Как улучшить проект

• Добавить усреднение нескольких последних измерений, чтобы не реагировать на одиночные скачки.
• Вывести текущее значение и состояние на LCD-дисплей.
• Добавить второй датчик (например, MQ-7 на угарный газ) для более полной картины безопасности.
