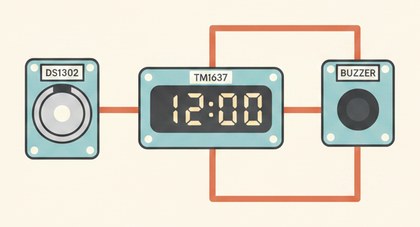

⏰ Проект: часы-будильник на DS1302, TM1637 и зуммере

Модуль часов реального времени DS1302 хранит точное время даже при перезагрузке Arduino, индикатор TM1637 показывает его, а активный зуммер включается в заданный час будильника.

Как это работает

DS1302 — это отдельная микросхема часов реального времени (RTC) со своей батарейкой-таблеткой CR2032: она продолжает отсчитывать секунды, минуты и часы даже когда Arduino обесточен или перепрошивается. Без такого модуля Arduino "забывает" время при каждом отключении от питания, потому что у неё самой нет встроенных часов — только счётчик миллисекунд с момента включения. DS1302 общается с Arduino не по I2C, а по собственному трёхпроводному протоколу (поэтому в коде используется библиотека ThreeWire, а не Wire).

Индикатор TM1637 — это 4-разрядный семисегментный дисплей со встроенным драйвером: он сам занимается "зажиганием" нужных сегментов нужных цифр, а Arduino лишь посылает ему готовое число по двум проводам (CLK и DIO), что намного проще, чем управлять голыми семисегментными индикаторами напрямую. Активный зуммер в этой связке — самый простой компонент: на нём уже есть собственный генератор звука, поэтому достаточно просто подать на сигнальный пин высокий уровень (HIGH), и он сразу начнёт пищать на фиксированной частоте.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, которые указаны ниже — сориентируйтесь по названиям контактов на своей плате.

1. Подключите DS1302: CLK → D5, DAT → D4, RST → D2, VCC → 5V, GND → GND.
2. Подключите TM1637: CLK → D3, DIO → D6, VCC → 5V, GND → GND.
3. Подключите активный зуммер: сигнальный контакт (обычно подписан «S» или «+») → D7, второй контакт → GND. Если зуммер с двумя одинаковыми выводами без полярности — не перепутайте активный зуммер с пассивным: активный пищит сам при подаче питания, пассивному для звука нужен отдельный сигнал нужной частоты.
4. При первой прошивке скетч сам запишет в DS1302 текущее время компьютера (строка с `__DATE__`/`__TIME__`) — после этого модуль держит время от своей батарейки, и повторная заливка скетча время не собьёт, пока в коде не поменять эту логику.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

#include <ThreeWire.h>      // трёхпроводный протокол, которым DS1302 общается с Arduino
#include <RtcDS1302.h>      // библиотека конкретно под часы реального времени DS1302
#include <TM1637Display.h>  // библиотека для 4-разрядного индикатора TM1637

ThreeWire myWire(4, 5, 2);        // пины DAT, CLK, RST модуля DS1302
RtcDS1302<ThreeWire> Rtc(myWire); // объект часов, работающий поверх этой шины
TM1637Display display(3, 6);      // пины CLK, DIO индикатора TM1637
const int buzzerPin = 7;          // пин зуммера
const int alarmHour = 7;          // час срабатывания будильника
const int alarmMinute = 0;        // минута срабатывания будильника

void setup() {
  Rtc.Begin();                 // запускаем модуль часов
  pinMode(buzzerPin, OUTPUT);  // зуммер — выход
  if (!Rtc.IsDateTimeValid()) {
    // если часы ещё не были настроены (первая прошивка) — берём время компьютера на момент компиляции
    Rtc.SetDateTime(RtcDateTime(__DATE__, __TIME__));
  }
}

void loop() {
  RtcDateTime now = Rtc.GetDateTime(); // читаем текущее время из модуля
  int h = now.Hour();
  int m = now.Minute();

  // показываем часы и минуты на индикаторе с двоеточием посередине (0b01000000 — бит двоеточия)
  display.showNumberDecEx(h * 100 + m, 0b01000000, true);

  // зуммер включается только в момент совпадения часа и минуты будильника
  digitalWrite(buzzerPin, (h == alarmHour && m == alarmMinute) ? HIGH : LOW);

  delay(1000); // обновляем раз в секунду
}

Библиотеки RtcDS1302 (от Makuna) и TM1637Display ставятся через Менеджер библиотек Arduino IDE (Скетч → Подключить библиотеку → Управлять библиотеками).

Частые проблемы

• Время сбрасывается при каждой перезагрузке — почти всегда означает, что батарейка CR2032 в модуле DS1302 разряжена или не вставлена, либо контакты RST/CLK/DAT перепутаны местами.
• На индикаторе горят не те цифры или пустые сегменты — проверьте, что пины CLK и DIO в коде (`TM1637Display display(3, 6)`) совпадают с тем, куда реально подключены провода.
• Будильник не срабатывает в нужное время — убедитесь, что сравнение идёт именно с часами и минутами реального времени модуля, а не со временем работы Arduino (`millis()`), и что `alarmHour`/`alarmMinute` заданы в том же часовом поясе, что и часы.
• Зуммер пищит без остановки — добавьте в код выключение по кнопке или по таймеру, иначе сигнал будет звучать всю минуту, пока час и минута совпадают с будильником.
• Не собирается скетч, ошибка про библиотеку RtcDS1302 — в Менеджере библиотек ищите именно «Rtc by Makuna», а не одноимённые альтернативы с другим набором функций.

Как улучшить проект

• Добавить кнопку «отложить» (snooze), которая переносит срабатывание будильника на 5-10 минут вперёд.
• Завести несколько будильников на разные дни недели — DS1302 хранит и день недели тоже.
• Вывести на индикатор чередование времени и температуры, если добавить в схему датчик вроде DS18B20.
