Инфракрасный датчик движения HC-SR501 (PIR Sensor) для Arduino

Инфракрасный датчик движения HC-SR501 (PIR) — пироэлектрический сенсор, реагирующий на изменение теплового ИК-излучения в поле зрения: срабатывает, когда в зону обзора попадает тёплый движущийся объект (человек, животное), а не просто на любое перемещение.

Характеристики AW-019

• Артикул: AW-019 / HC-SR501
• Дальность обнаружения: до 7 м
• Угол обзора: 120°
• Регулировка задержки срабатывания: 0,3–5 мин (потенциометр)
• Выход: TTL (3,3 В / 0 В)
• Рабочее напряжение: 5–20 В
• Потребляемый ток: 65 мА

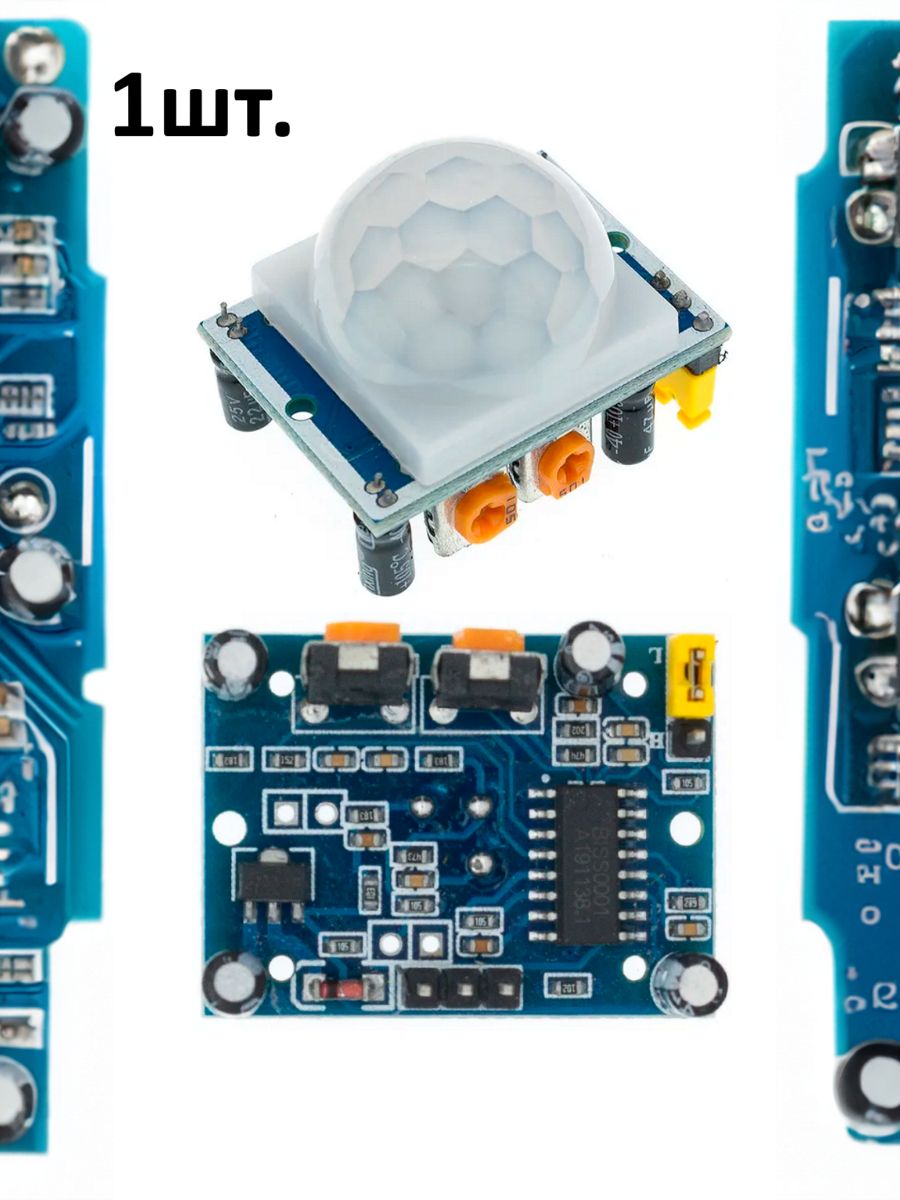

Две настройки на плате

Один потенциометр регулирует время, на которое выход остаётся активным после обнаружения движения (от долей секунды до нескольких минут), второй — дальность/чувствительность срабатывания. Есть также перемычка режима повтора: срабатывать один раз за интервал или каждый раз заново при новом движении в зоне.

Где применяется

Автоматическое включение освещения при входе в комнату, охранная сигнализация, экономия энергии за счёт отключения устройств при отсутствии людей, счётчики посетителей.

Купить датчик движения HC-SR501 (PIR) для Arduino — в интернет-магазине «Неглупый Дом».
