Преобразователь интерфейса LCD в I2C(IIC) для дисплеев LCD1602, LCD1604, LCD2004

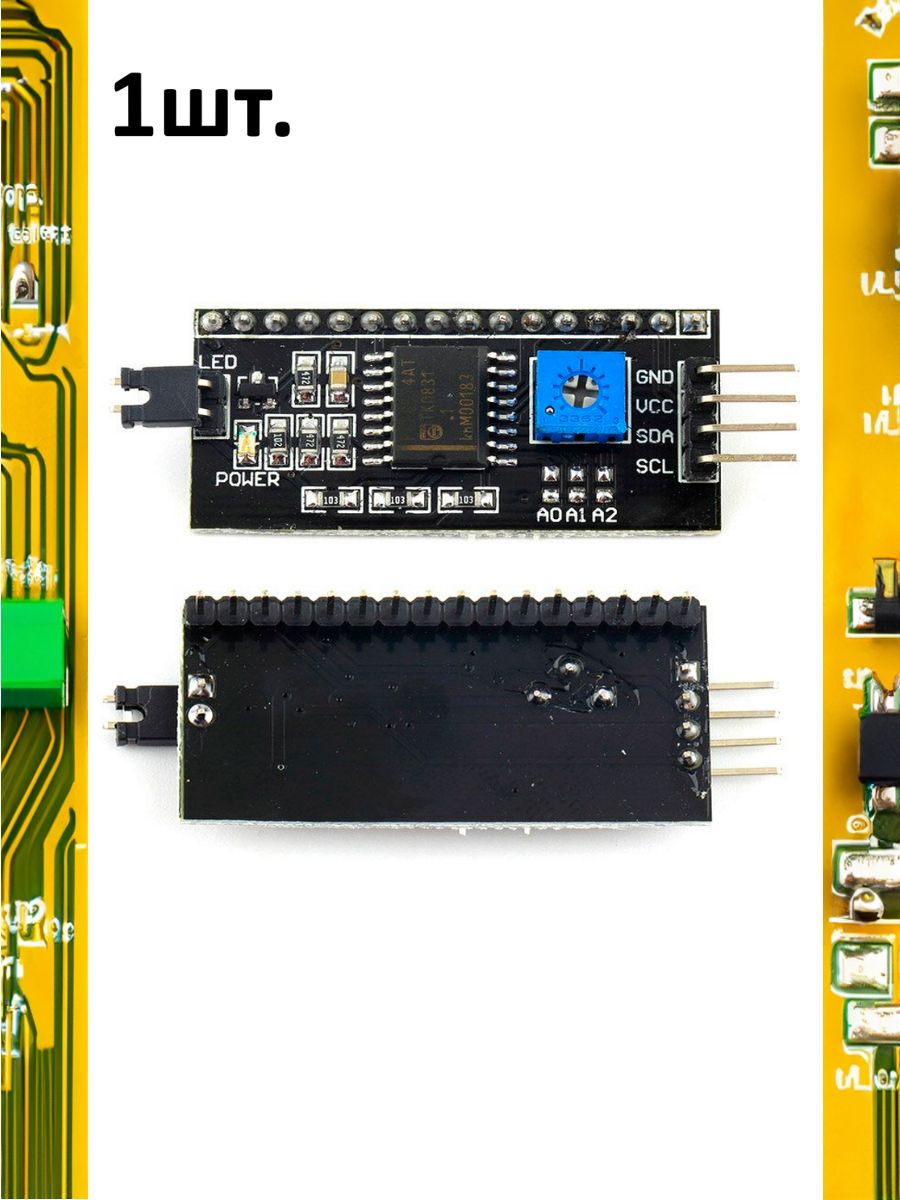

Преобразователь интерфейса LCD в I2C (IIC) — плата-переходник, которая напаивается на стандартный символьный ЖК-дисплей (LCD1602, LCD1604, LCD2004) и превращает его 8-битное параллельное подключение в 2-проводную шину I2C.

Характеристики AW-012

• Артикул: AW-012
• Совместимые дисплеи: LCD1602, LCD1604, LCD2004
• Интерфейс: I2C/IIC/TWI
• Адрес по умолчанию: 0x27
• Провода подключения: 4 (VCC, GND, SDA, SCL)
• Регулировка яркости: потенциометр на плате
• Размеры: 41,5 x 19 x 15,3 мм

Зачем нужен, если дисплей и так работает

Стандартный LCD1602 без переходника занимает 6–11 цифровых выводов Arduino — на маленьких платах вроде Uno или Nano это существенная часть доступных пинов. Переходник сокращает подключение до 2 проводов данных (SDA, SCL), освобождая остальные выводы под датчики и другую периферию, при этом дисплей можно программировать той же библиотекой LiquidCrystal_I2C.

Купить преобразователь LCD в I2C для дисплеев LCD1602/1604/2004 — в интернет-магазине «Неглупый Дом».
