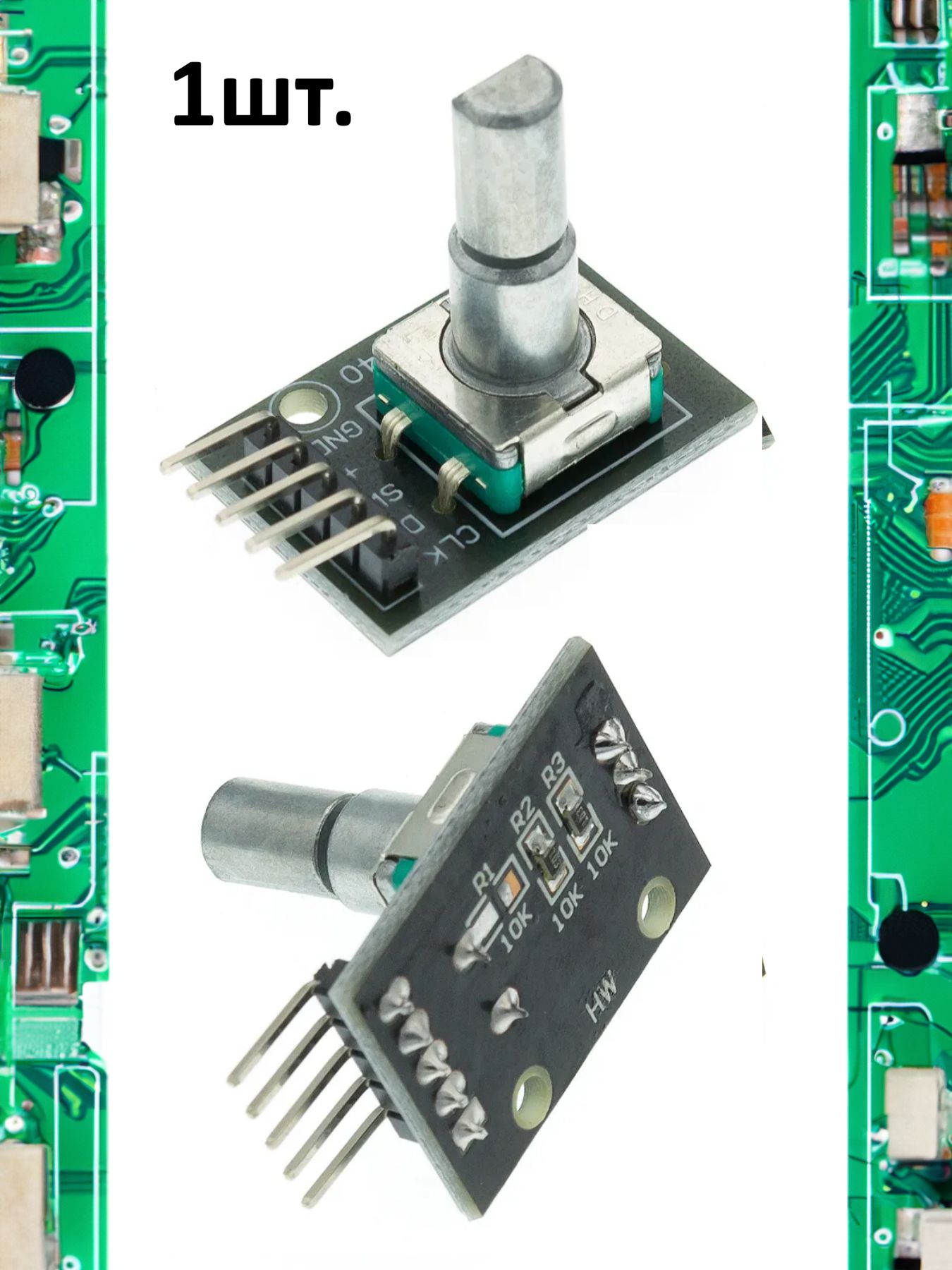

Плата модуль энкодер KY-040 (HW-040) для Arduino

Модуль энкодера KY-040 (HW-040) — механический поворотный энкодер EC11 со встроенной кнопкой под осью: в отличие от потенциометра, крутится без ограничения угла и определяет не абсолютное положение, а направление и количество «щелчков» поворота.

Характеристики HW-040

• Артикул: HW-040 / KY-040
• Энкодер: механический EC11
• Выходы: два канала A и B (определение направления) + кнопка
• Диаметр/длина вала: ~6 мм / ~20 мм (рабочая часть ~12 мм)
• Максимальный ток: 10 мА при 5 В
• Ресурс: 30 000 циклов вращения, 20 000 нажатий кнопки
• Рабочая температура: −30…+70 °C

Энкодер вместо потенциометра

Там, где потенциометр упирается в крайнее положение, энкодер можно крутить бесконечно в обе стороны — контроллер сам считает импульсы и решает, как менять значение. Это удобно для регулировок без физического предела: громкости, яркости, прокрутки меню на экране.

Где применяется

Элементы управления в самодельных приборах и меню на дисплеях, регуляторы громкости и яркости, джойстики выбора пунктов в интерфейсах, вводные элементы в проектах автоматизации.

Купить модуль энкодера KY-040 (HW-040) для Arduino — в интернет-магазине «Неглупый Дом».
