Генератор тактовых сигналов на чипе Si5351/MS5351 без разъемов для Arduino

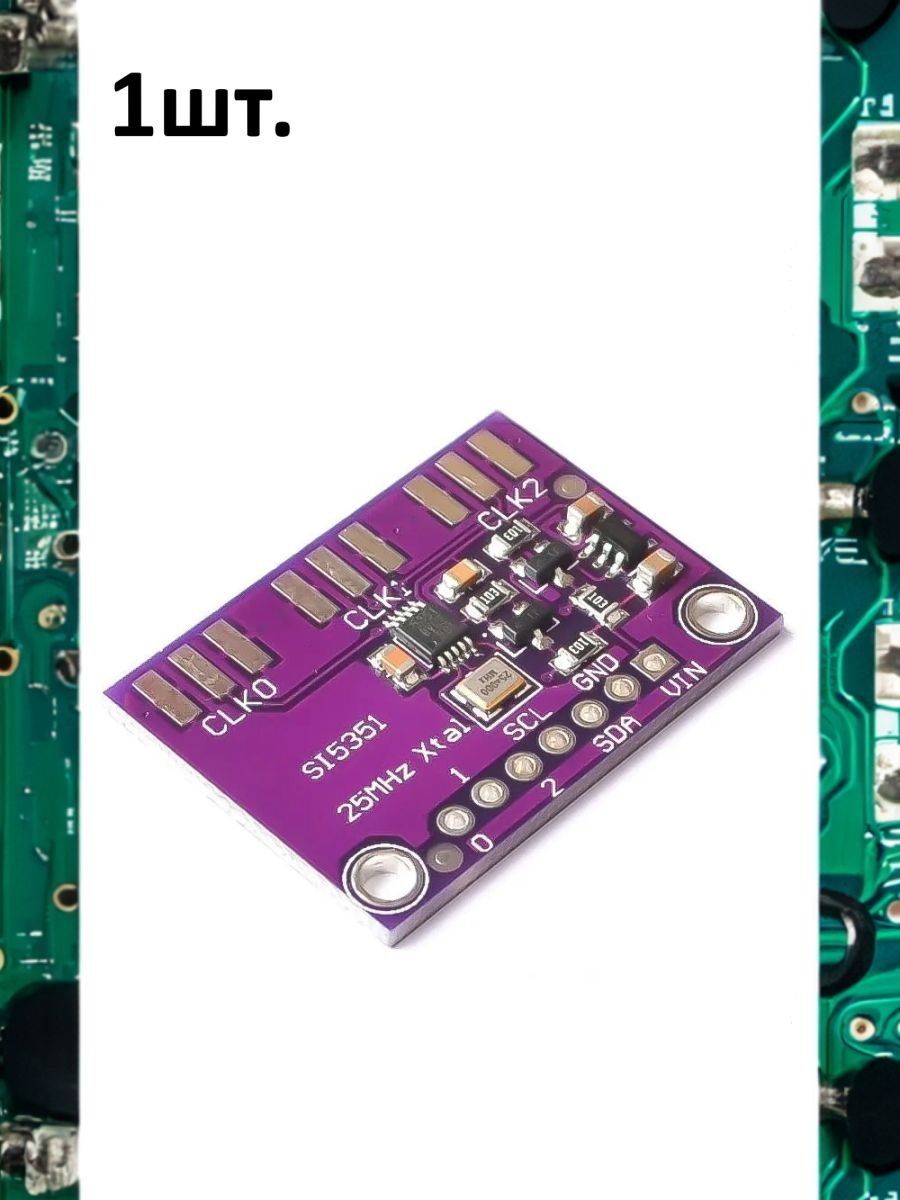

Модуль на чипе Si5351A предназначен для генерации прямоугольного сигнала в диапазоне от 2 кГц до 160 МГц. Он оснащен тремя SMA-выходами с сопротивлением 50 Ом, а уровень сигнала можно регулировать в пределах 2–11 dBm. Управление осуществляется через интерфейс I2C (0x62 или 0x60 (0xC0)).

Особенностью модуля является встроенный стабилизатор напряжения, позволяющий работать от 3 до 5 В, а также конвертер логического уровня, обеспечивающий совместимость с 5В логикой.

• Частотный диапазон: 2 кГц – 160 МГц
• Форма сигнала: прямоугольная
• Число каналов: 3
• Напряжение питания: 3–5 В
• Интерфейс: I2C

Генератор сигналов используется для формирования электрических колебаний, применяемых в радиотехнике и цифровой электронике. Генераторы импульсов создают периодические сигналы, необходимые для синхронизации и управления схемами.

Генератор прямоугольных импульсов востребован в тестировании оборудования, цифровых схемах и разработке электронных устройств. Для обеспечения стабильности частоты в таких генераторах применяется кварцевый резонатор.

В сфере DIY-проектов и автоматизированных систем популярны модули Arduino, позволяющие легко интегрировать генераторы сигналов и другие электронные компоненты в разнообразные устройства.
