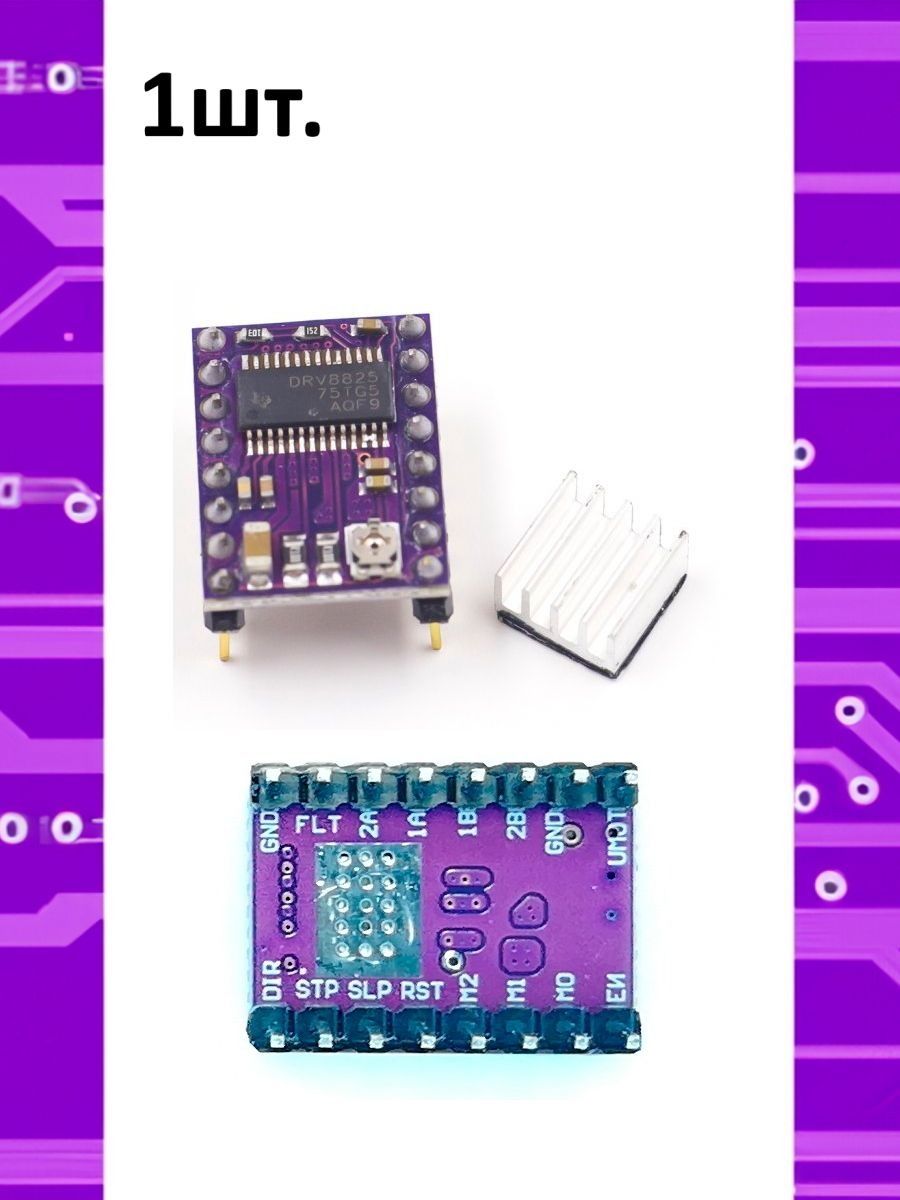

Драйвер шагового двигателя DRV8825 для Arduino

Драйвер шагового двигателя DRV8825 — вывод-в-вывод совместимая замена драйвера A4988 из каталога, но с более высоким максимальным током и более мелким микрошагом до 1/32 вместо 1/16.

Характеристики SB-024

• Артикул: SB-024 / DRV8825
• Напряжение питания двигателя: 8,2–45 В
• Напряжение логики: 2,5–5,25 В
• Максимальный ток на обмотку: 2,2 А
• Микрошаг: до 1/32
• Совместимость по выводам: A4988

DRV8825 или A4988

Платы имеют одинаковую распиновку, поэтому DRV8825 можно ставить в те же панельки, что рассчитаны на A4988. Преимущество DRV8825 — больший ток на обмотку (2,2 А против 2 А у A4988 с радиатором) и более мелкий шаг микрошага (1/32 против 1/16), что даёт ещё более плавное и тихое движение мотора, особенно на высоких скоростях.

Где применяется

3D-принтеры и ЧПУ-станки с более мощными шаговыми двигателями, модернизация плат, изначально рассчитанных на A4988, проекты, где нужен запас по току и максимальная плавность хода.
