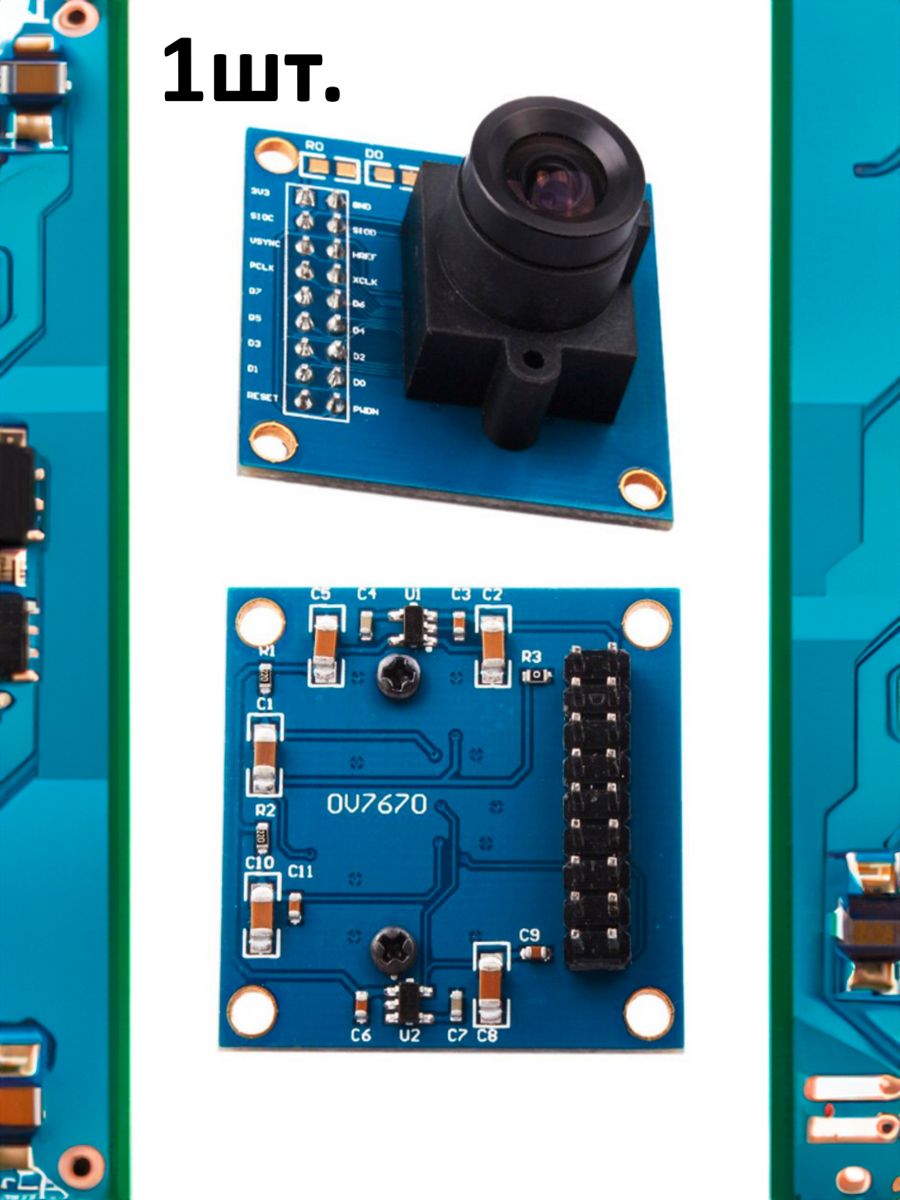

Модуль камеры OV7670 для Arduino

Модуль камеры OV7670 – это компактная камера с разрешением 0.3 МП, способная передавать видео с частотой до 30 кадров в секунду. Она идеально подходит для работы с платформами Arduino, Raspberry Pi и другими микроконтроллерами.

Камера OV7670 широко применяется в системах видеонаблюдения, робототехнике, DIY-проектах, системах распознавания и других задачах, требующих обработки изображений. Модуль поддерживает несколько форматов видео, а также работу через I2C-интерфейс для управления параметрами изображения.

Преимущества

• Компактные размеры, низкое энергопотребление
• Поддержка нескольких форматов: RawRGB, YUV, YCbCr
• Совместимость с Arduino и Raspberry Pi
• Гибкая настройка изображения через SCCB-интерфейс

Технические характеристики

• Разрешение: 0.3 МП (640×480 пикселей)
• Частота кадров: до 30 FPS
• Форматы вывода: RGB565, RGB444, YUV422, YCbCr422
• Интерфейс: SCCB (совместим с I2C)
• Размер физического пикселя: 3.6 мкм × 3.6 мкм
• Чувствительность: 1.3 В/(Lux-sec)
• Угол обзора: 25°
• Питание камеры: 2.45–3 В
• Питание по I2C: 1.7–3 В
• Потребляемая мощность: 60 мВт
• Режим развертки: по рядам
• Поддерживаемые разрешения: VGA (640×480), CIF (352×240), QVGA (320×240), QCIF (176×144), до 30×40 пикселей

Применение

• Видеонаблюдение – создание компактных систем мониторинга
• Робототехника – обработка видео для навигации и распознавания объектов
• Системы безопасности – детектирование движения
• DIY-проекты – создание фото- и видеозаписывающих устройств

Модуль OV7670 – это отличное решение для проектов, связанных с захватом и обработкой изображений, обеспечивающее баланс между производительностью и доступностью.
