Модуль АЦП для тензодатчика HX711 Arduino

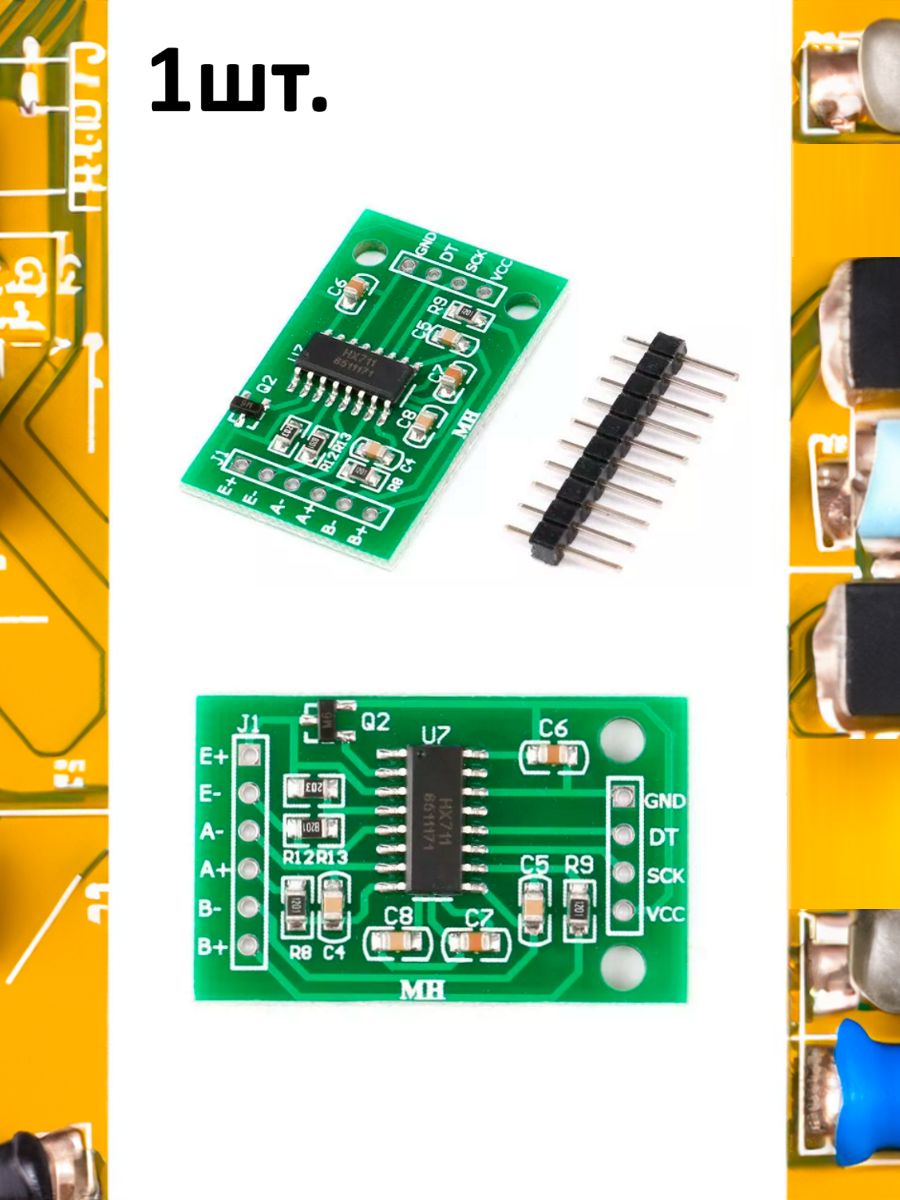

Модуль АЦП для тензодатчика HX711 — 24-битный аналого-цифровой преобразователь со встроенным усилителем, специально рассчитанный на слабый сигнал с тензодатчиков (устройств, преобразующих механическую деформацию в электрический сигнал).

Характеристики AW-046

• Артикул: AW-046 / HX711
• Разрядность АЦП: 24 бита
• Каналов подключения тензодатчиков: 2
• Коэффициент усиления: 32 / 64 / 128
• Частота измерений: 80 Гц
• Рабочее напряжение: 5 В

Зачем нужен отдельный АЦП

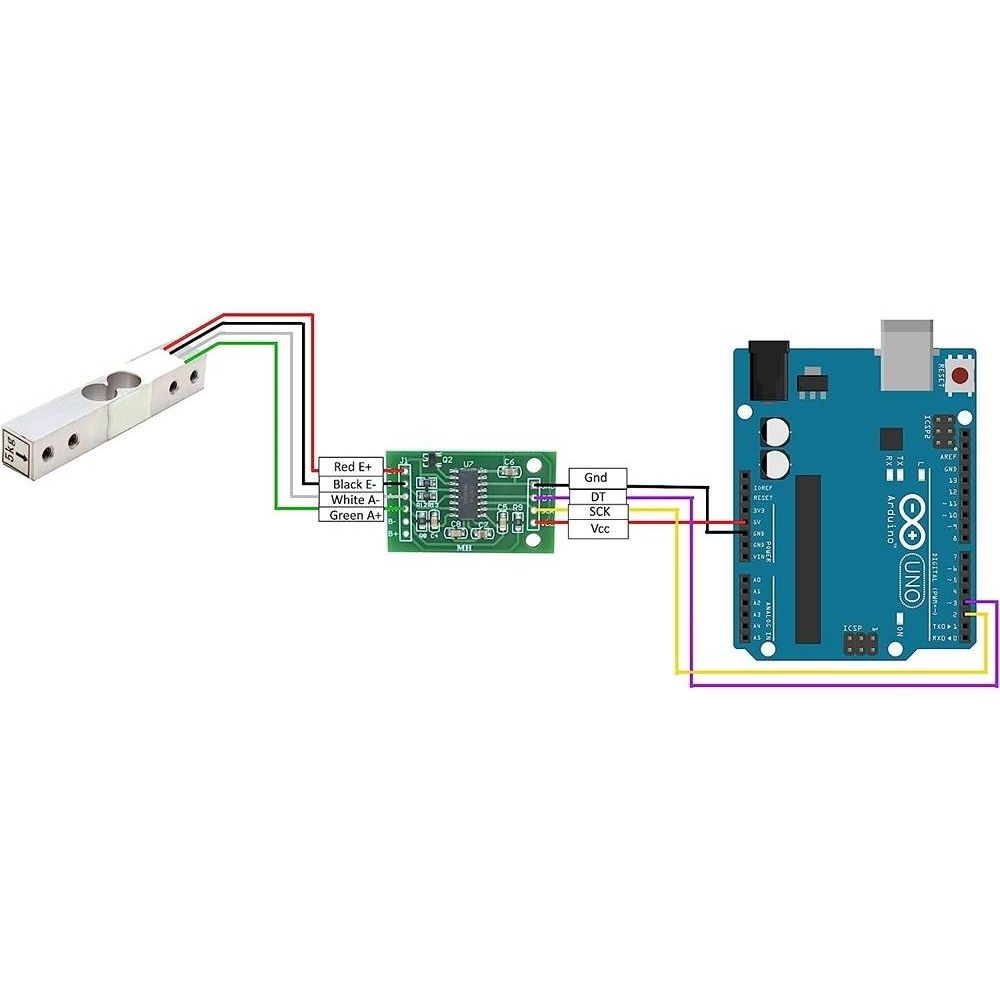

Сигнал с тензодатчика — это доли милливольта, а встроенный в Arduino 10-битный АЦП слишком груб и зашумлён для таких измерений. HX711 усиливает и оцифровывает сигнал прямо на плате с высоким разрешением, отдавая контроллеру уже готовое цифровое значение по двум проводам — заметно точнее и стабильнее прямого подключения тензодатчика к аналоговому входу.

Где применяется

Самодельные электронные весы — от кухонных до промышленных, дозаторы сыпучих материалов, датчики нагрузки в конструкциях, измерители силы в проектах робототехники.
