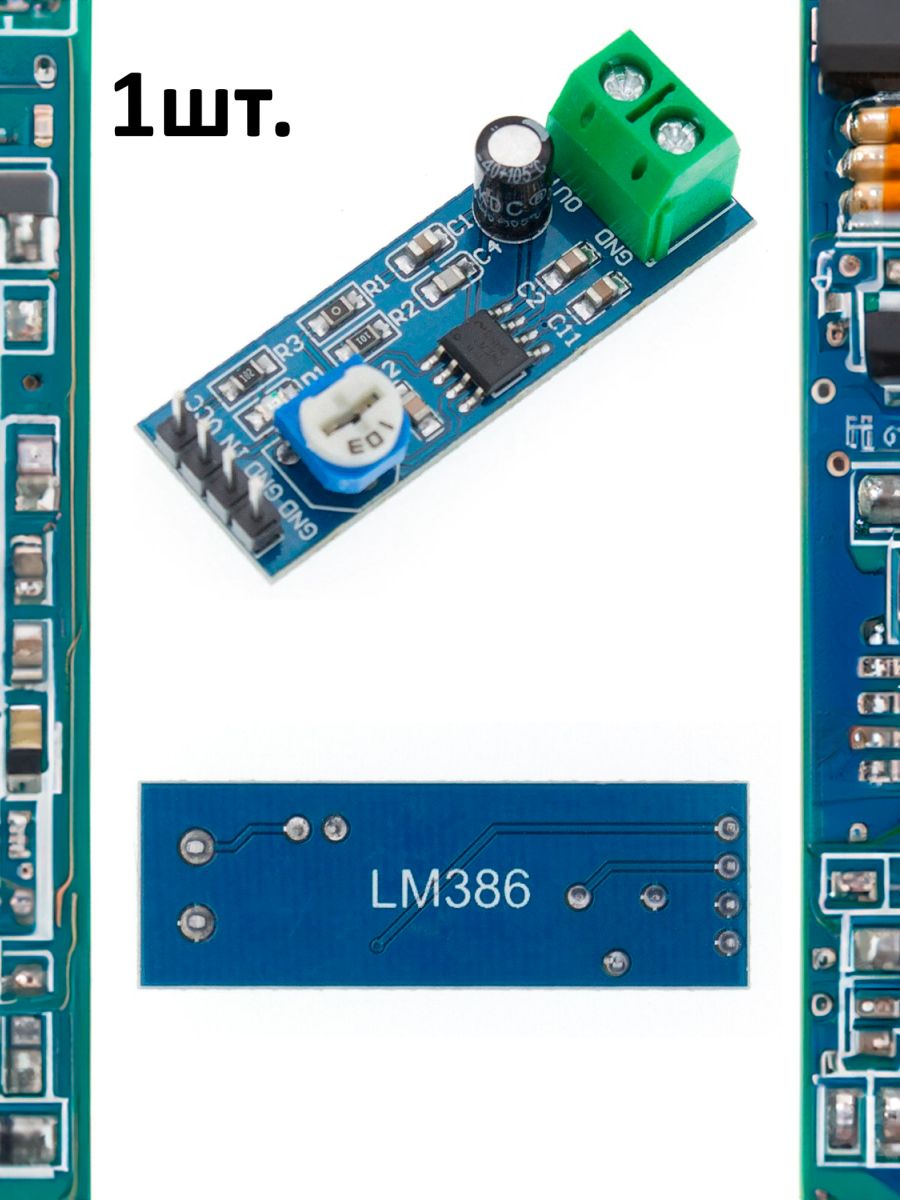

Модуль моно аудио усилителя на базе LM386

Модуль моно аудио усилителя на LM386 — простой и удобный в использовании, с широким диапазоном питания и выходной клеммой под винт для подключения аудиолинии к динамику.

Обеспечивает 20-кратное усиление, оснащен переменным резистором 10К для регулировки громкости и индикацией питания на плате.

Усилитель звука для качественного аудио

Модуль усилителя звука значительно улучшает качество воспроизводимого аудиосигнала. Плата усилителя часто используется в аудиосистемах для увеличения мощности сигнала.

Для сборки простого устройства можно использовать моно усилитель звука на основе микросхемы усилителя. Такая плата усилителя идеально подходит для компактных аудиоустройств.

Как правило, модуль усилителя звука включает в себя плату усилителя с основными элементами и микросхемой. Если вам нужен моно усилитель, обратите внимание на доступные платы усилителей с качественными компонентами.

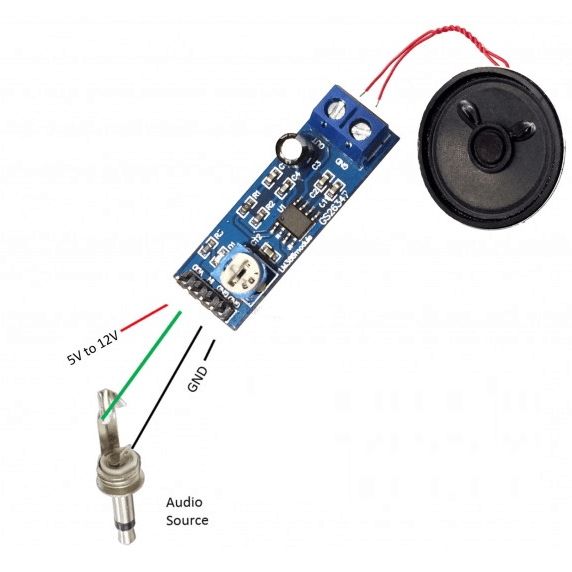

Распиновка:

• VDD – 5-12В (Arduino, USB)
• IN – Плюс AUX-провода
• GND – Минус AUX-провода
• GND (самый правый) – Минус (Arduino, USB)

Пины с винтами:

• OUT – Плюс динамика
• GND – Минус динамика
