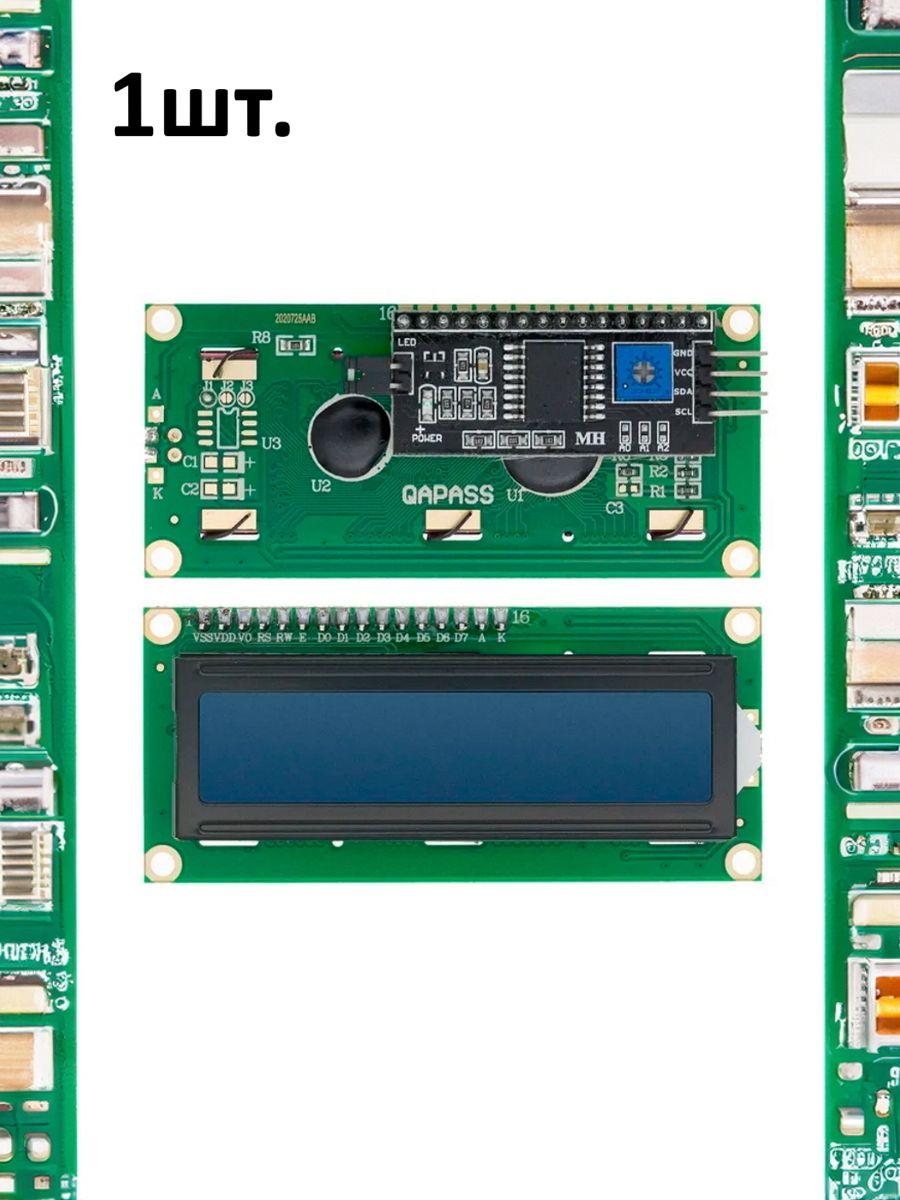

Дисплей LCD1602 с преобразователем интерфейса LCD в I2C(IIC) синяя подсветка

Дисплей LCD1602 с синей подсветкой — это жидкокристаллический экран (Liquid Crystal Display), способный одновременно отображать до 32 символов (16 столбцов, 2 строки). Подключение к Arduino осуществляется через 8-битный синхронный параллельный интерфейс.

• Возможность загрузки собственных символов: есть
• Тип выводимой информации: символьный
• Язык в ПЗУ дисплея: латиница, японский
• Формат выводимой информации: 16x02 символов
• Тип дисплея: LCD
• Технология дисплея: STN
• Цвет подсветки: синий
• Цвет символов: белый
• Угол обзора: 180°
• Тип подсветки: LED
• Контроллер: HD44780
• Интерфейс: синхронный, 8-битный, параллельный
• Рабочая температура: -20...+70 °C
• Температура хранения: -30...+80 °C
• Напряжение питания: 5 В
• Габариты: 80x36 мм

Преобразователь интерфейса LCD в I2C (IIC) предназначен для конвертации параллельного 8-битного интерфейса текстовых ЖК-дисплеев в шину I2C. Он специально разработан для работы с LCD 2004, LCD 1602 и LCD 1604.

Использование последовательного интерфейса позволяет дисплеям взаимодействовать с контроллером Arduino через двухпроводную связь, что помогает экономить цифровые пины контроллера для подключения дополнительной периферии.

Конвертер оснащен потенциометром для регулировки яркости подсветки. Адрес по умолчанию: 0x27.

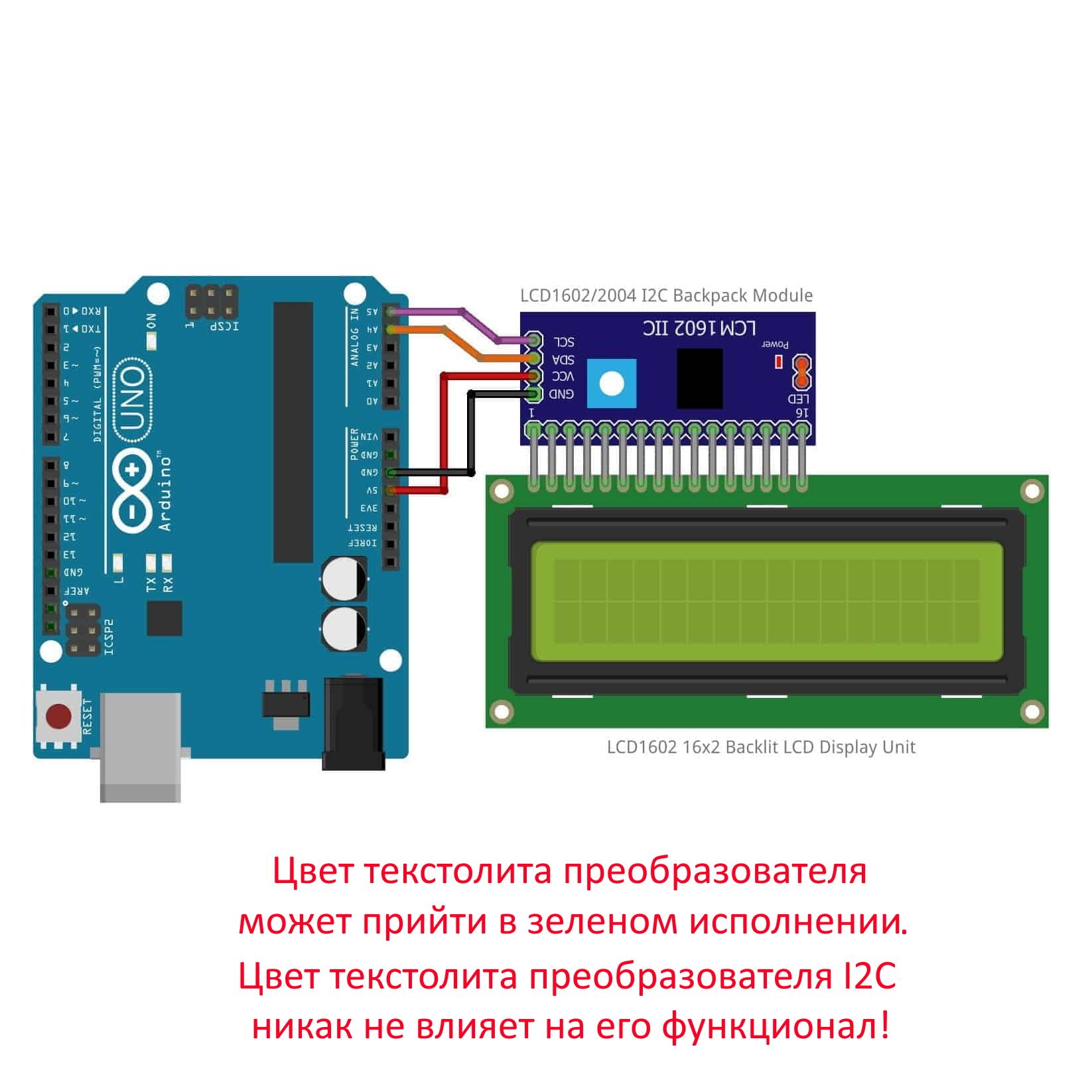

ЖК-дисплей с установленным конвертером подключается к плате Arduino с помощью четырех проводов: два для данных и два для питания.

• Световая индикация подачи питания
• Интерфейсы: IIC/I2C/TWI
• Питание: 2.5-6 В
• Габариты: 41.5 x 19 x 15.3 мм

Важно! Цвет текстолита преобразователя I2C может быть зеленым, что не влияет на его функциональность.

LCD1602 — популярный ЖК-дисплей для Arduino, который используется для вывода текстовой информации. Такой экран позволяет отображать данные с датчиков и системные сообщения, а версия с интерфейсом I2C упрощает монтаж. Arduino дисплеи, включая LCD-дисплеи, широко применяются в умных устройствах, образовательных проектах и автоматизированных системах.
