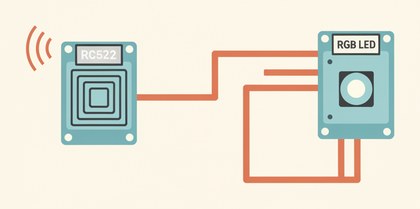

🎫 Проект: RFID-индикатор доступа на RC522 и RGB-светодиоде

RC522 сверяет UID приложенной карты со списком разрешённых прямо в скетче — RGB-светодиод вспыхивает зелёным при совпадении и красным, если карты нет в списке.

Как это работает

RC522 — это считыватель бесконтактных карт стандарта RFID 13.56 МГц (MIFARE). У каждой карты или брелка есть свой уникальный идентификатор — UID, который считыватель получает по радиоканалу, когда карта оказывается в зоне действия антенны (обычно несколько сантиметров). В этом проекте плата не хранит список карт в какой-то базе данных — она просто сравнивает UID прочитанной карты с одним заранее прописанным в коде массивом `allowedUID`, и в зависимости от результата зажигает нужный цвет светодиода.

Такой подход с одним "зашитым" UID подходит для простой демонстрации и для единоличного доступа (например, своя карта к своей двери), но не масштабируется на много карт — для этого потребуется хранить список в EEPROM или на SD-карте и сравнивать с каждой записью по очереди.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, которые указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите RC522 по шине SPI: SDA (он же SS) → D10, SCK → D13, MOSI → D11, MISO → D12, RST → D9, VCC → 3.3V (НЕ 5V — модуль рассчитан на 3.3V и может выйти из строя от 5V), GND → GND.
Подключите RGB-светодиод через токоограничивающие резисторы (220-330 Ом на каждый канал): R → D5, G → D6.
Сначала прошейте плату базовым примером `DumpInfo` из библиотеки MFRC522 (Файл → Примеры → MFRC522), поднесите свою карту и считайте в мониторе порта её настоящий UID.
Замените значения в массиве `allowedUID` на реальный UID вашей карты и прошейте уже этот скетч.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10
#define RST_PIN 9
MFRC522 rfid(SS_PIN, RST_PIN);
const int redPin = 5;
const int greenPin = 6;
byte allowedUID[4] = {0xDE, 0xAD, 0xBE, 0xEF}; // замените на UID своей карты (узнать через пример DumpInfo)

void setup() {
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
}

void loop() {
  if (rfid.PICC_IsNewCardPresent() && rfid.PICC_ReadCardSerial()) {
    bool match = true;
    for (byte i = 0; i < 4; i++) {
      if (rfid.uid.uidByte[i] != allowedUID[i]) match = false;
    }
    if (match) {
      digitalWrite(greenPin, HIGH);
      Serial.println("Доступ разрешён");
    } else {
      digitalWrite(redPin, HIGH);
      Serial.println("Доступ запрещён, неизвестная карта");
    }
    delay(1500);
    digitalWrite(greenPin, LOW);
    digitalWrite(redPin, LOW);
    rfid.PICC_HaltA(); // переводим карту в режим ожидания, чтобы не читать её повторно без перерыва
  }
}

Реальный UID своей карты можно узнать через Serial-монитор при первом поднесении — библиотека MFRC522 выводит его в примере DumpInfo из своих встроенных примеров.

Частые проблемы

Модуль не реагирует на карты вообще — чаще всего это питание 5V вместо 3.3V, из-за которого модуль мог выйти из строя; проверьте напряжение мультиметром и подключение VCC.
Карта читается, но всегда загорается красный — значения в `allowedUID` не совпадают с реальным UID карты; перепрошейте пример DumpInfo и сверьте байты заново.
Считывание нестабильное, карту приходится подносить несколько раз — держите карту ровно над антенной модуля (обычно это печатная спираль на самой плате) на расстоянии 1-3 см.
Ошибка компиляции про MFRC522.h — установите библиотеку MFRC522 через Менеджер библиотек в Arduino IDE (автор: GithubCommunity).
Иногда срабатывает на чужие брелоки от транспортных карт — некоторые системы используют карты того же стандарта с похожими UID, это нормально для демо-проекта, но не стоит полагаться на это как на серьёзную защиту.

Как улучшить проект

Хранить список из нескольких разрешённых UID в массиве или в EEPROM, а не один-единственный.
Добавить модуль реле для управления реальным замком вместо светодиодной индикации.
Добавить звуковой сигнал (пассивный зуммер) при каждом успешном/неуспешном считывании.
