💧 Проект: сигнализация влажности с выводом на LCD1602 на AM2320

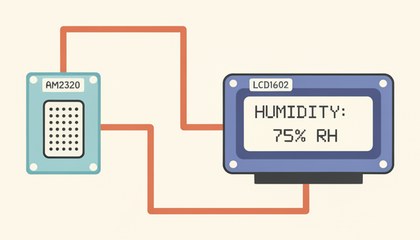

AM2320 выводит текущую влажность на LCD1602 в реальном времени и включает зуммер, если она выходит за безопасный диапазон — полезно для винного погреба, теплицы или архива с документами.

Как это работает

AM2320 — комбинированный цифровой датчик температуры и влажности с ёмкостным сенсором: чувствительный элемент меняет электрическую ёмкость в зависимости от количества водяного пара в воздухе, которую встроенный контроллер датчика оцифровывает и отдаёт по шине I2C уже готовыми значениями, без необходимости калибровать переводные формулы самостоятельно.

Особенность AM2320 (в отличие от более дешёвого DHT11/DHT22 с однопроводным протоколом) — именно цифровая шина I2C, что удобно, если на той же шине уже висит LCD-дисплей: не нужен отдельный пин под датчик, строки/столбцы можно экономить для других задач.

В проекте задан допустимый диапазон влажности (`minHumidity`/`maxHumidity`), выход за который включает зуммер. Для винного погреба обычно держат 60-70%, для хранения документов и электроники — наоборот, пониженную влажность 30-45%, для теплицы с рассадой — 50-70% в зависимости от культуры.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите AM2320 по шине I2C: SDA → A4, SCL → A5, VCC → 5V, GND → GND.
Подключите LCD1602 с I2C-переходником на ту же шину (SDA/SCL общие, адреса у датчика и дисплея разные).
Подключите активный зуммер: сигнал → D8, GND → GND.
Измените значения `minHumidity`/`maxHumidity` в коде под вашу задачу, прежде чем прошивать.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

#include <Wire.h>
#include <AM2320.h>
#include <LiquidCrystal_I2C.h>

AM2320 th;
LiquidCrystal_I2C lcd(0x27, 16, 2); // адрес 0x27 — самый частый, у некоторых плат 0x3F

const int buzzerPin = 8;           // сигнальный пин активного зуммера
const float minHumidity = 40.0;    // нижняя граница нормы, % — подберите под свою задачу
const float maxHumidity = 70.0;    // верхняя граница нормы, %

void setup() {
  Serial.begin(9600);
  Wire.begin();
  lcd.init();
  lcd.backlight();
  pinMode(buzzerPin, OUTPUT);
}

void loop() {
  int result = th.measure(); // обновляет и температуру, и влажность за один вызов

  if (result != 1) {
    // ненулевой код — ошибка чтения (шум на шине, нет контакта); пропускаем цикл
    Serial.println("Ошибка чтения AM2320");
    delay(2000);
    return;
  }

  float h = th.Humidity;

  lcd.setCursor(0, 0);
  lcd.print("Humidity: ");
  lcd.print(h);
  lcd.print("%  ");

  Serial.print("Влажность: ");
  Serial.print(h);
  Serial.println(" %");

  digitalWrite(buzzerPin, (h < minHumidity || h > maxHumidity) ? HIGH : LOW);

  delay(2000); // AM2320 рекомендуется опрашивать не чаще раза в 2 секунды
}

Библиотека AM2320 ставится через Менеджер библиотек. Диапазон `minHumidity`/`maxHumidity` подбирается под задачу — для винного погреба это одни цифры, для теплицы совсем другие.

Частые проблемы

Ошибка чтения / `measure()` возвращает не 1 — AM2320 "засыпает" между измерениями, библиотека обычно сама будит его, но при шуме на линии попробуйте короткую задержку перед повторным чтением.
Зуммер пищит постоянно — проверьте, что `minHumidity`/`maxHumidity` заданы в правильном порядке (min меньше max) и реально соответствуют условиям в помещении.
Показания влажности занижены/завышены — датчик нуждается в нескольких минутах на стабилизацию после включения, особенно при резкой смене температуры.
Дисплей не реагирует — проверьте адрес I2C-переходника сканером (часто 0x27 или 0x3F) и подстроечный резистор контрастности на модуле.

Как улучшить проект

Добавить гистерезис (отдельные пороги включения и выключения зуммера), чтобы сигнализация не "дребезжала" на границе диапазона.
Логировать минимальную и максимальную влажность за сутки в EEPROM.
Добавить отправку уведомления на смартфон при выходе за диапазон, заменив Arduino на ESP8266/ESP32 с Wi-Fi.
