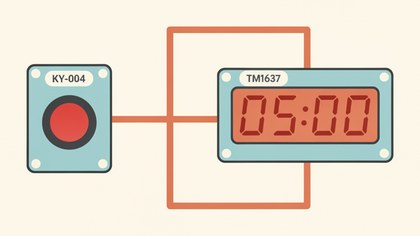

⏲️ Проект: кухонный таймер обратного отсчёта на кнопке и TM1637

Нажатие кнопки KY-004 запускает обратный отсчёт заданного числа минут на TM1637 — когда время выходит, зуммер напоминает, что пора вынимать блюдо из духовки.

Как это работает

KY-004 — простейший тактовый кнопочный модуль: при нажатии замыкает сигнальный пин на VCC, и скетч видит на входе HIGH. Вся "умная" часть здесь — программная: по нажатию запускается отсчёт секунд через `millis()` (без блокирующего `delay()` в основном цикле, чтобы таймер не "зависал"), а TM1637 — четырёхразрядный семисегментный дисплей с собственным контроллером, который обновляется всего по двум проводам (CLK/DIO) вместо восьми, как у обычного семисегментника.

Формат вывода `showNumberDecEx(mm*100+ss, 0b01000000, true)` — это "минуты в старших двух разрядах, секунды в младших", а флаг `0b01000000` включает двоеточие-разделитель между ними, которое физически есть на большинстве модулей TM1637.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите KY-004: сигнал → D2, VCC → 5V, GND → GND.
Подключите TM1637: CLK → D3, DIO → D4, VCC → 5V, GND → GND.
Подключите активный зуммер: сигнал → D8, GND → GND.
Поменяйте `timerSeconds` на нужную длительность перед прошивкой.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

#include <TM1637Display.h>

const int buttonPin = 2;
const int buzzerPin = 8;
TM1637Display display(3, 4);        // CLK, DIO

const long timerSeconds = 5 * 60;   // длительность таймера, сек — здесь 5 минут
long remaining = 0;
bool running = false;
unsigned long lastTick = 0;

void setup() {
  Serial.begin(9600);
  pinMode(buttonPin, INPUT);
  pinMode(buzzerPin, OUTPUT);
  display.showNumberDecEx(500, 0b01000000, true); // показываем 5:00 на старте
}

void loop() {
  if (digitalRead(buttonPin) == HIGH && !running) {
    remaining = timerSeconds;
    running = true;
    lastTick = millis();
    Serial.println("Таймер запущен");
    delay(300); // простое антидребезговое ожидание после нажатия
  }

  if (running && millis() - lastTick >= 1000) {
    remaining--;
    lastTick = millis();

    int mm = remaining / 60;
    int ss = remaining % 60;
    display.showNumberDecEx(mm * 100 + ss, 0b01000000, true);

    if (remaining <= 0) {
      running = false;
      Serial.println("Время вышло!");
      digitalWrite(buzzerPin, HIGH);
      delay(2000);
      digitalWrite(buzzerPin, LOW);
    }
  }
}

`timerSeconds` задаёт длительность таймера — для другого времени просто поменяйте число минут в этой константе.

Частые проблемы

Кнопка срабатывает по нескольку раз на одно нажатие — это дребезг контактов, попробуйте увеличить `delay(300)` или добавить программный антидребезг.
Дисплей показывает мигающие/неправильные цифры — проверьте, что CLK и DIO не перепутаны местами и провода короткие и надёжные.
Таймер не запускается повторно — убедитесь, что флаг `running` действительно сбрасывается в false по истечении времени.
Зуммер молчит — нужен активный зуммер (сам генерирует звук при подаче HIGH), пассивный потребует `tone()`.

Как улучшить проект

Добавить вторую кнопку для выбора времени (1/5/10 минут) без перепрошивки.
Выводить мигание двоеточия каждую секунду для визуального подтверждения, что таймер идёт.
Добавить энкодер для плавной настройки времени вместо фиксированной константы.
